Babelfish J (Aleph J)

Babelfish J (Aleph J)

PostPostao/la tomi77 » 30 tra 2019, 13:04

Prošle godine, ohrabren izvedbom Amp Campa, povuklo me da napravim nešto nijansu jače i nijansu složenije. Passovi projekti su naravno, svojom jednostavnošću i naravno kvalitetnom dokumentacijom, te velikim brojem ljudi koje je te projekte uspješno priveo kraju (s brojnim varijacijama na temu), logičan izbor za idući korak.
Nešto mozganja i surfanja, a ponajviše informativan i prijateljski stav Zen Moda (na USA diyaudio forumu), te na susjednom audio forumu, prevagnulo je da krenem u ovaj projekt. Nekad, prošle godine sam naručio osnovni kit od njega, koji je stajao u ladici do neki dan, kad sam uhvatio par sati vremena da vidim o čemu se tu radi :).
Bilo bi dobro da stavim koji izvorni link, ali ne bi htio bit u problemu da se shvati da je neko oglašavanje u pitanju, pa ako admin odobri..
Budući da se zadnji projekt otegao na godinu dana, strah me što će ovdje biti :). Ali, tamo sam najviše vremena izgubio na kućište, sad ću ipak iskoristit talijansko.

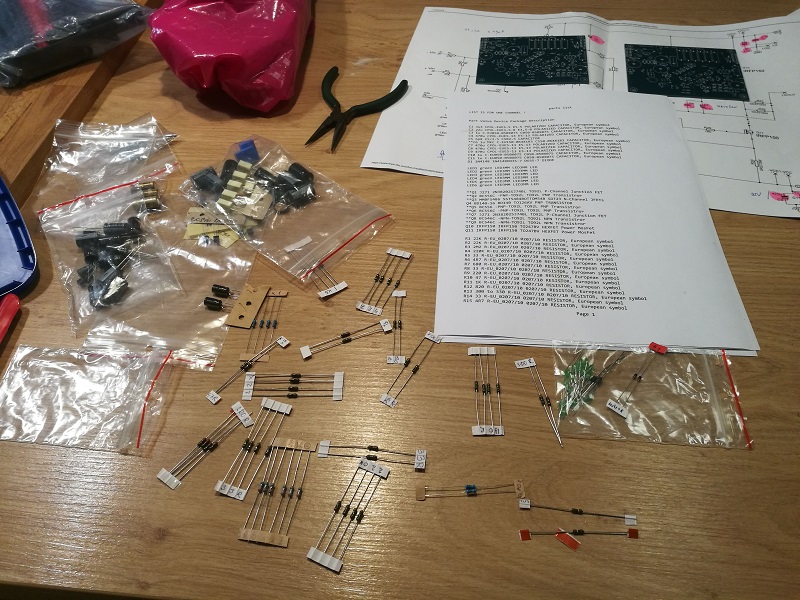

dakle, valjalo je pogledat što zapravo treba i što zapravo imam:

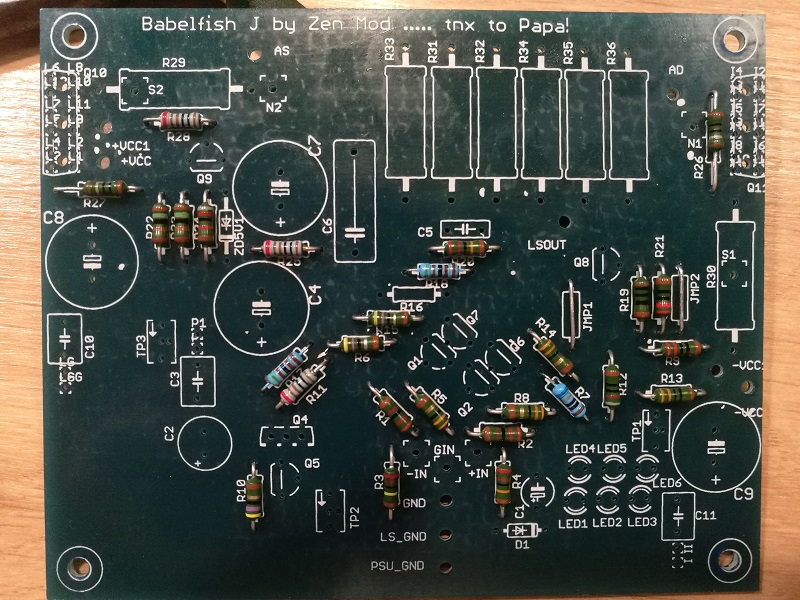

Prvo sam se uhvatio polemit otpornike, i svo to razdvanjanje i premjeravanje (pa sve x 2) uzelo mi je dosta vremena, pa sam s otpornicima zaključio stvar (fale mi još neki, očito ih nisam izdvoji kad je trebalo, jer ih kupio jesam).


U idućem koraku ću polemiti još nešto kondenzatora i tranzistora, ako nađem i koji nedostajući otpornik, pa vidjeti što dalje..
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 02 svi 2019, 10:22

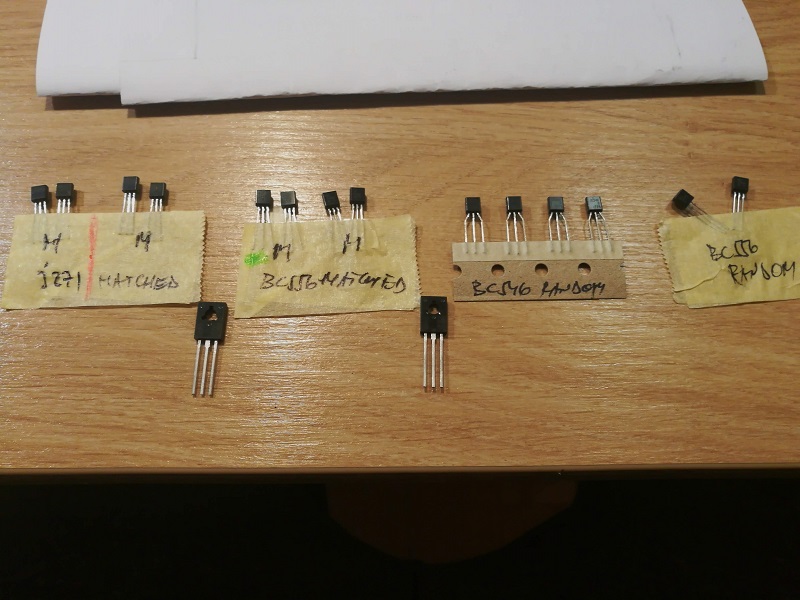

Dodao sam par elemenata, skupi se to polako :) Ne izgleda puno na hrpi, al kad počnem zbrajat noge..

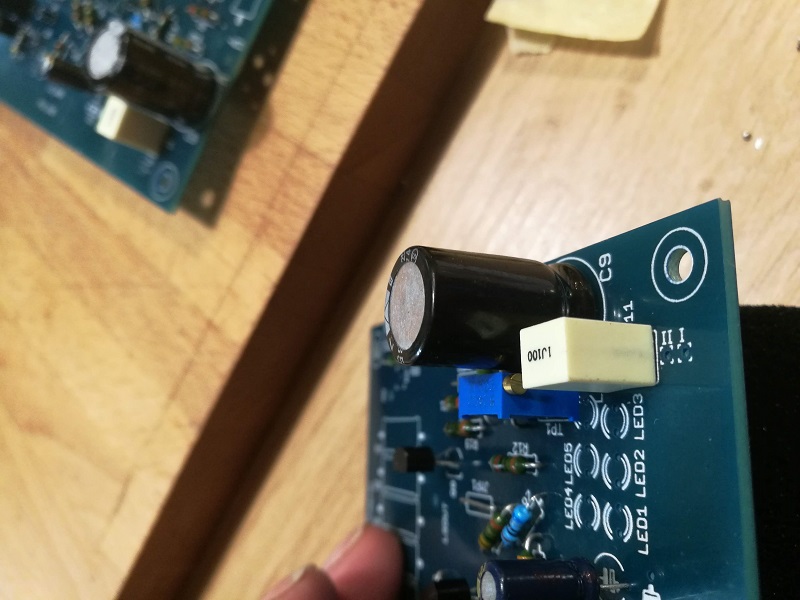

Naručio sam i Bourns originalne potencimetre, odgovarajuće izvedbe (s vijkom za podešavanje na boku), kako bi se, kad su pločice montirane na hladnjak, moglo lakše podešavati pojačalo. Na 2 od 3 pota to dobro funkcionira, ali na trećem baš i ne. Naime, kondenzator od 1uF je malo veći nego po planu, sad kad sam ga zalemio nisam od volje ga vadit, a i sumnjam da bi bezbolno uspio nabavit odgovarajući, stoga, naručio nova dva pot-a, s vijkom na gornjoj strani (pot na slici nije zalemljen).

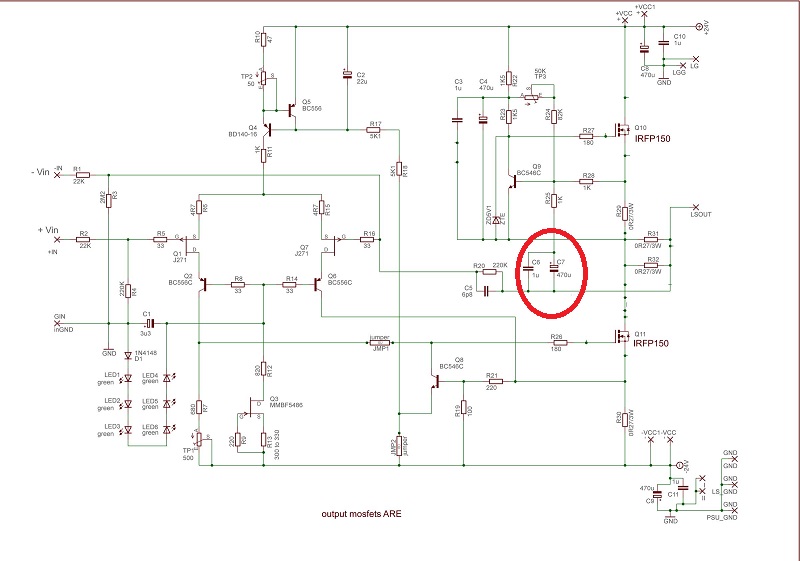

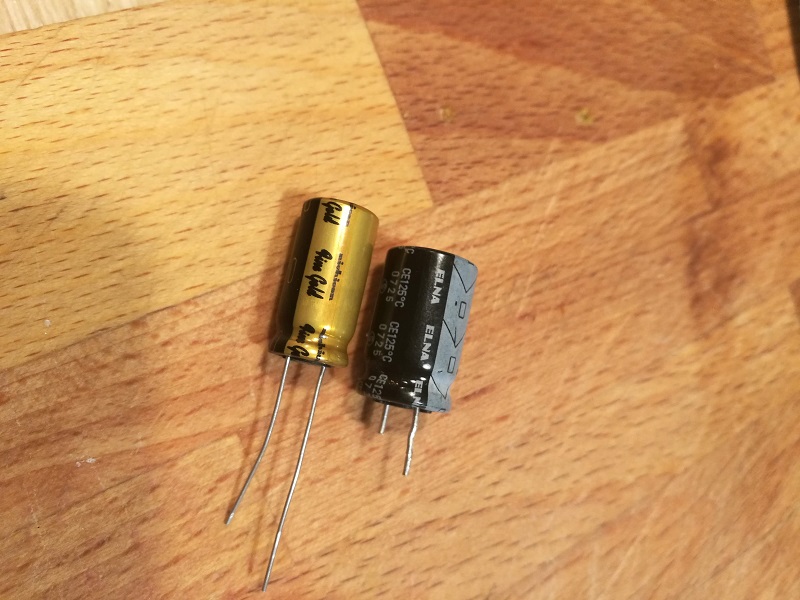

Još je bila važna jedna pozicija (zapravo najvažnija pozicija što se kvalitete tiče u ampu, crveno zaokruženo na shemi) i mislio sam se da li i tu staviti ELNU (ostali su tog tipa) ili Nichichon ("fine gold"), i ipak ću staviti ELNU. Ako ništa, veći je za broj :) (a i ima veći temp. rating).



Zgodno je što se koristi jedan par IRFP150 po kanalu, umjesto 2 para itfp240 (recimo), pa se olakšava konstrukcija pojačala, a i općenito, svi djelovi su relativno lako dobavljivi.
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 06 svi 2019, 15:10

bez obzira na poteškoće s pristupom forumu pa nisam mogao stavit napredak, nešto se sitno radilo.
Polemio sam što sam imao elemenata (čeka se još par trimera i riješavam jedan set kondenzatora, C5 na gornjoj slici (vidi se da fali), u vrijednosti 6.8 pF. Preporuka je Silver Mica, što mi je malo teže dobavljivo, pa ćemo ić na drugu opciju, a to je SMD + noge :)).

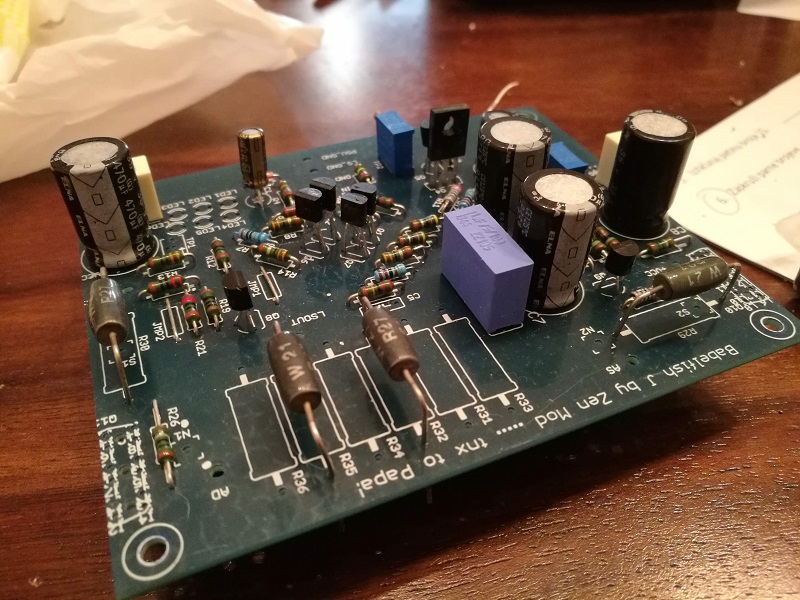

Za ove jače otpornike odabrao sam WELWYN otpornike, W21 serija, odnosno 3W disipacije. Bili su mi dobavljivi, a ipak ostavljaju dojam kvalitete, vidjet ćemo u praksi.

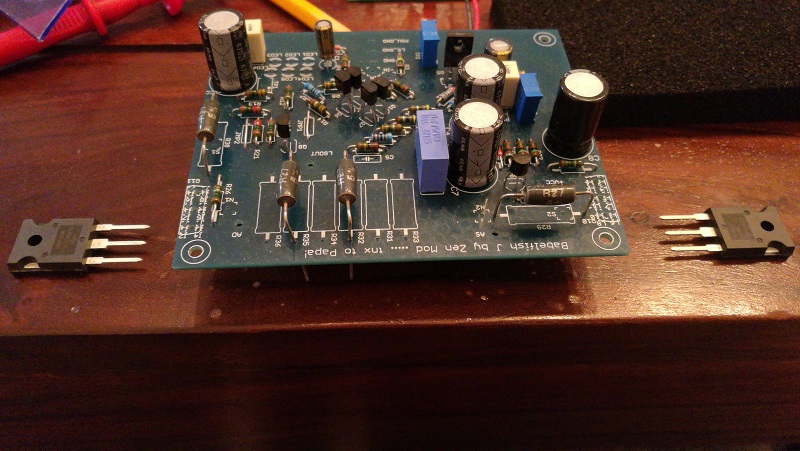

Stavio sam izlazne tranzistore čisto da vidim dimenzije radi montaže na hladnjak. Kako su hladnjaci 20 cm širine, pozicionirao bi tranzistore u donjoj trećini (po visini) i po sredini (po širini). U tom slučaju trebat će dodat cca 3 cm žice na tranzistor, što vjerujem da neće biti problem.

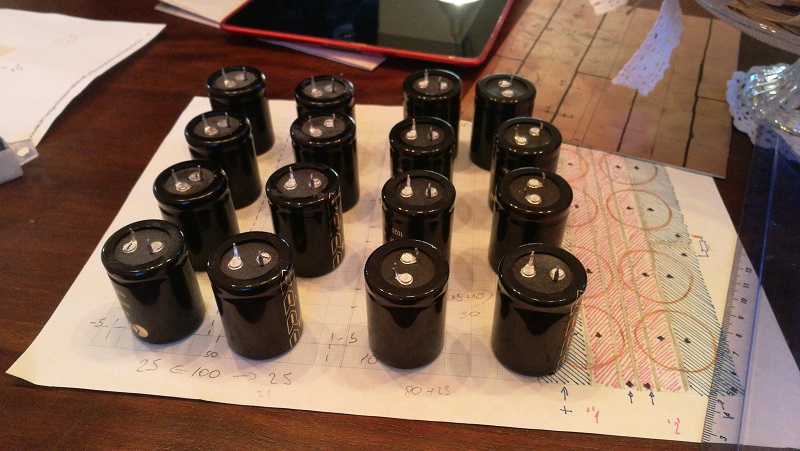

Malo sam razmatrao i PSU, biti će u CCRCC konfiguraciji. Kondenzatore sam kupio od Zorana, 10 000 uF "po glavi", vjerujem da će biti ok. Negdje sam pročitao (možda sam u krivu, da original Aleph J ima 100 000 uF u napajanju (ukupno).

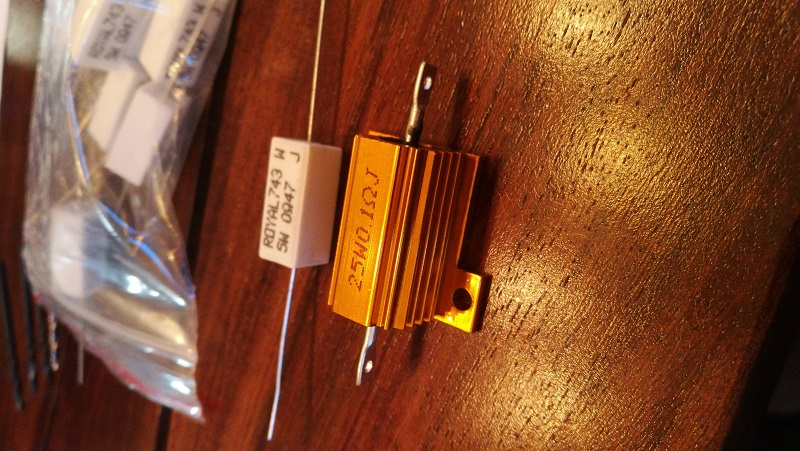

I naravno, opcije za R u napajanju, za sad naginjem na standardni keramički, ali ništa nije isključeno. 0,47 su samo za usporedbu, ide 0.1 Ohma u napajanje (slijedim tvorničke upute :).
.
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la zbotic » 07 svi 2019, 16:23

Kod svakog pojačala pa tako i ovog, najvažnije komponente su ulazni diferencijal, dakle komponente oko Q1 i Q7 pa zatim otpornik u grani povratne sprege i njegova kompenzacija (R20 i paralelni kondezator).
Ovaj zaokruženi kondezator u funkciji promjenjivog biasa je, eto tako, recimo, manje bitan.Tkogod da ti je reko.. ;)
zbotic

Postovi: 1931
Pridružen/a: 04 svi 2011, 07:14

Re: Babelfish J (Aleph J)

PostPostao/la zbotic » 07 svi 2019, 16:39

Nadalje, IRFP150 podnosi veću struju od IRFP240, ali ima i veću kapacitativnost od IRFP240 pa je i tu bolje imati par IRFP240 ako pričamo o apsolutnim dometima u kvaliteti (GBW). ;) A i šum se smanjuje kada tranzistore stavljamo paralelno..... Ali da ne dubim previše,....... :)
Na ovom forumu moraš očekivati i ispravke netočnih navoda......neka te to ne smeta da dalje pišeš sve što misliš ili su ti rekli. Mi ćemo ispravljati :lol:
zbotic

Postovi: 1931
Pridružen/a: 04 svi 2011, 07:14

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 08 svi 2019, 09:26

jutro :)
Taj zaokruženi kondenzator je jedini elektrolit na putu signala, pa bio bi red da se stavi (naj)kvalitetniji što se može, kaže tvorac sklopa (kit-a). Ne vidim tu neki netočan navod.
Što se tiče IRFP150 vs 240 u ovoj aplikaciji, već je bilo izvedenih pojačala s varijacijom izlaznih tranzistora, ali tu se već dolazi do subjektivnog dojma zvuka, što ipak nije vrijedno neke rasprave.
Ja jesam razmatrao stavljat (ima i ta varijanta) 3 x irfp240 umjesto 1 x irfp150, ali sam procijeno da se situacija nepotrebno komplicira, a troškovi naravno solidno povećavaju (u vidu napajanja i hladnjaka). Vjerujem da ovo pojačalo kakvo je "ima" 20-tak W po kanalu, sa 99% mog slušanja je sasvim dovoljno (previše), a da mislim da mogu čut razliku između izlaznih tranzistora moguće da bih i išao u nekom drugom smjeru :).

No dobro, natrag na temu, malo ću se pozabavit s napajanjem ovih dana, pa da mogu provjerit kako stojim s tom sekcijom.
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la zbotic » 08 svi 2019, 15:53

Signal ide, ali onaj koji se ne cuje :)
zbotic

Postovi: 1931
Pridružen/a: 04 svi 2011, 07:14

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 13 svi 2019, 10:39

Iako je bilo dosta životnih obaveza, zahvaljujući kiši nešto sam uspio odradit.

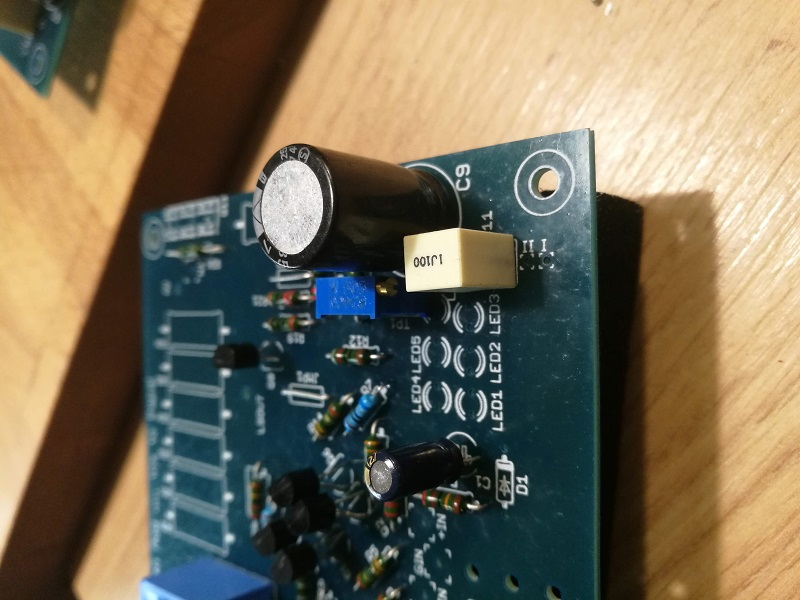

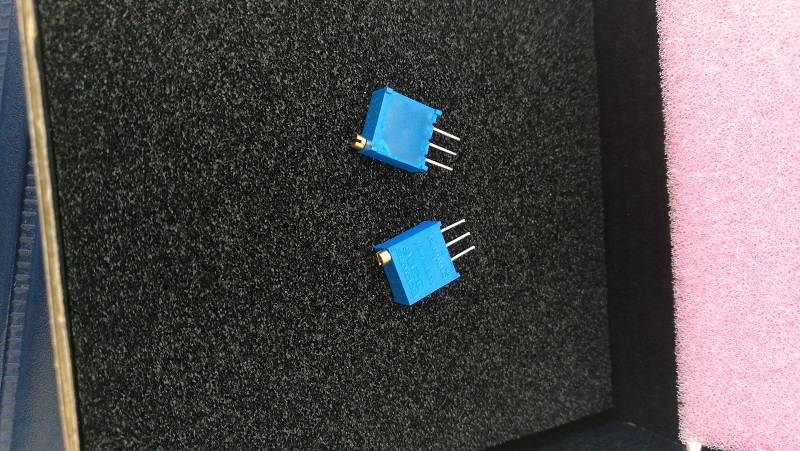

Stigli su potenciometri (nakon nekoliko puta naručivanja krivih, sad sam naučio da imaju vidu za podešavanje gore i sa strane, te da nogice mogu biti u liniji i cik cak (sve ovo je jasno), da mogu bit uspravni i ležeći i naravno, sve kombinacije navdenog :)

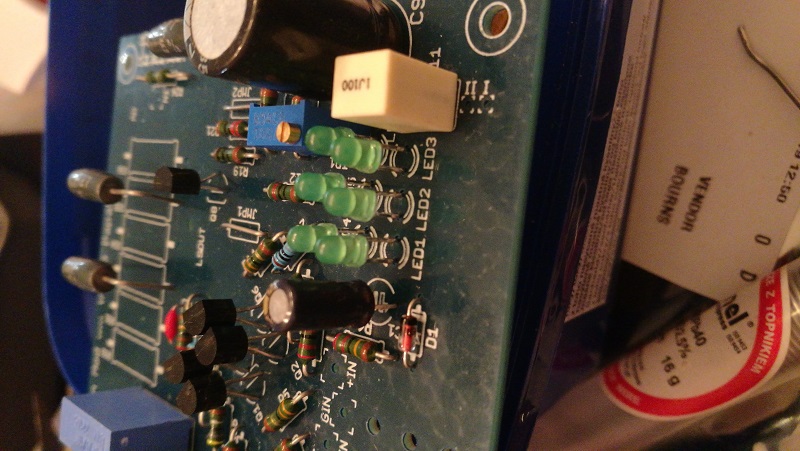

Zalemio sam ga na mjesto, i zalemio LED-ove koji su čekali postavljanje potenciometra:

Samo da spomenem, naručio sam i profi alat bez kojeg se nikako ne može podesiti potenciometar, ne znam kako sam do sad živio bez toga :). Misliom da je koštao 10-tak kuna, tako nešto:

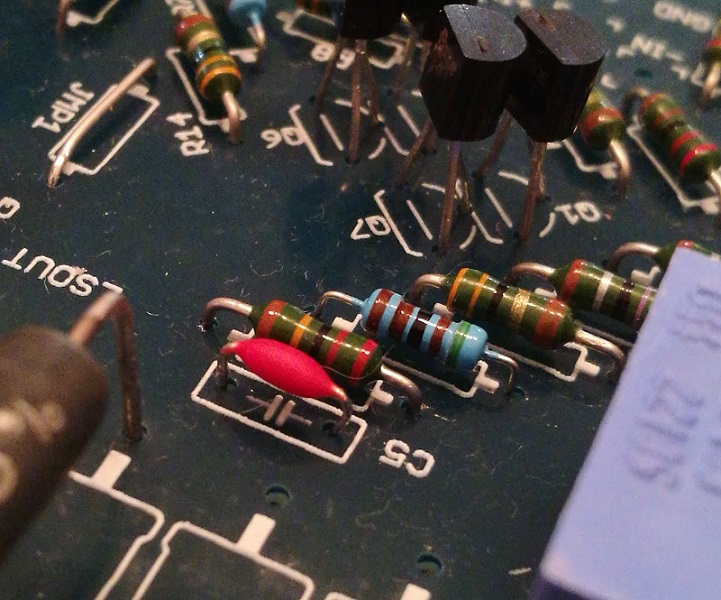

Zaljemljen je i jedan "napravljeni" kondenzator, odnosno, na tu poziciju je preporuka silver mica, ali kako mi je dotičnog u toj vrijednosti bio napor za nabaviti išlo se na opciju SMD + nogice + zalijevanje u epoxy. Ono što zanimljivo jest da su oba SMD kondenzatora na mjerenju pokazala 6.8pF (dakle koliko i treba biti), a sa zalemljenim nogicama 7 pF (očekivano). Vjerujem da je sad na pločici, sa skraćenim nogicama na mjeru, sasvim u redu.
.

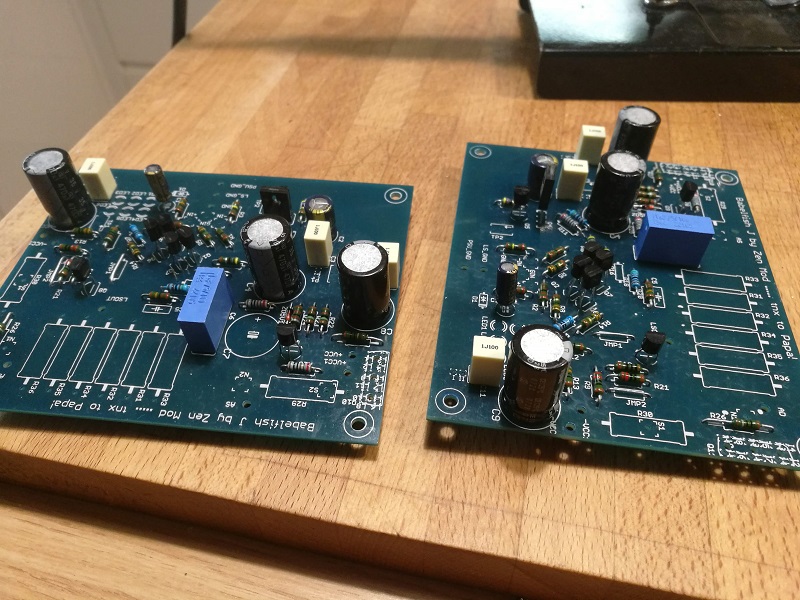

Dakle, što se tiče glavne pločice, osim izlaznih tranzistora sve sam polemio, treba malo pogledati napajanje.
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 13 svi 2019, 11:06

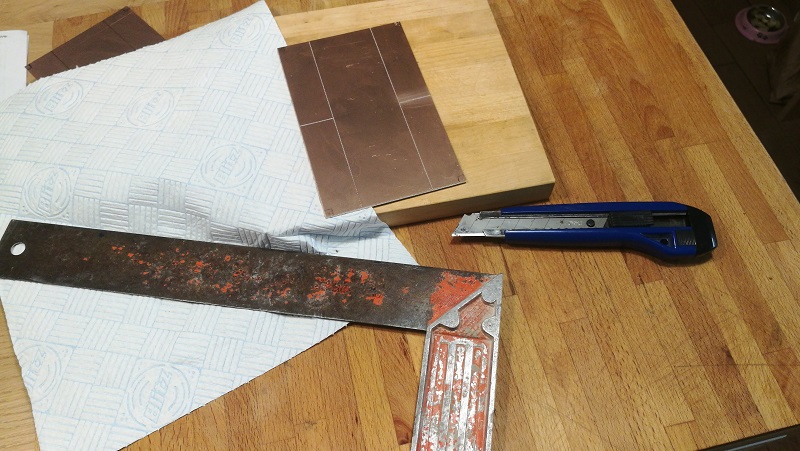

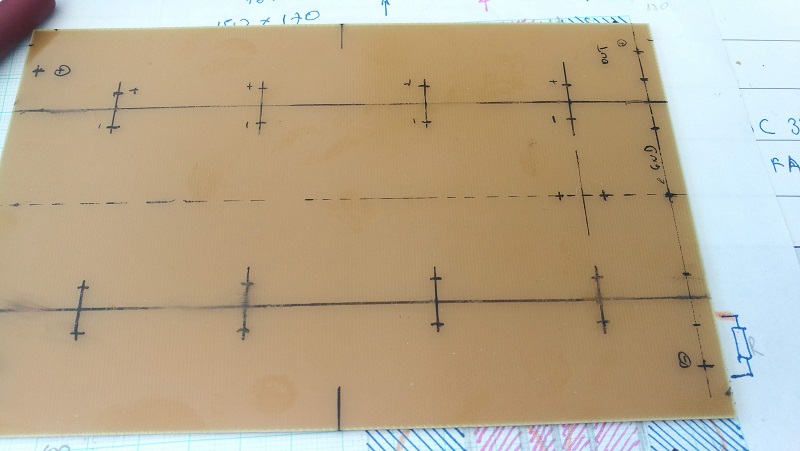

Za napajanje sam ipak odlučio nešto napraviti sam. Kupljene pločice vitroplasta, na kojima je okvirno iscrtana pozicija:

Zatim slijedi priprema specijalnog alata, sve je vidljivo sa slike:

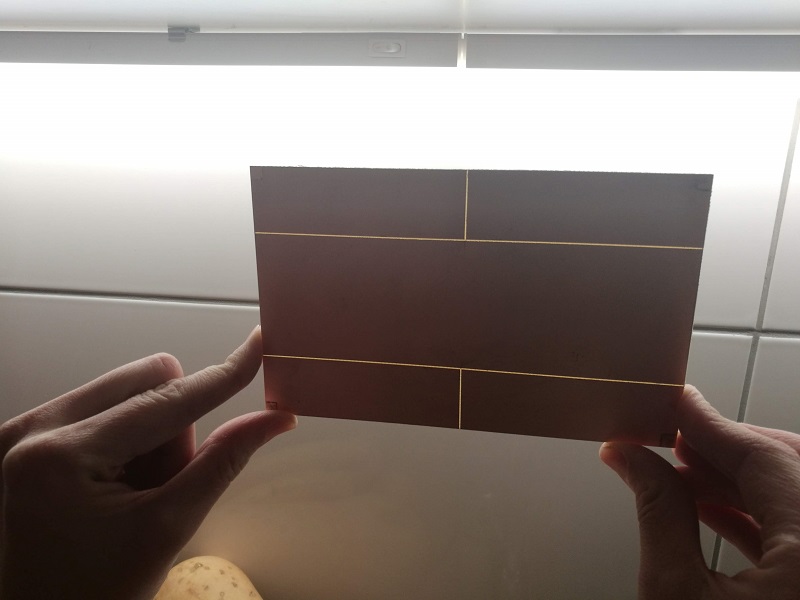

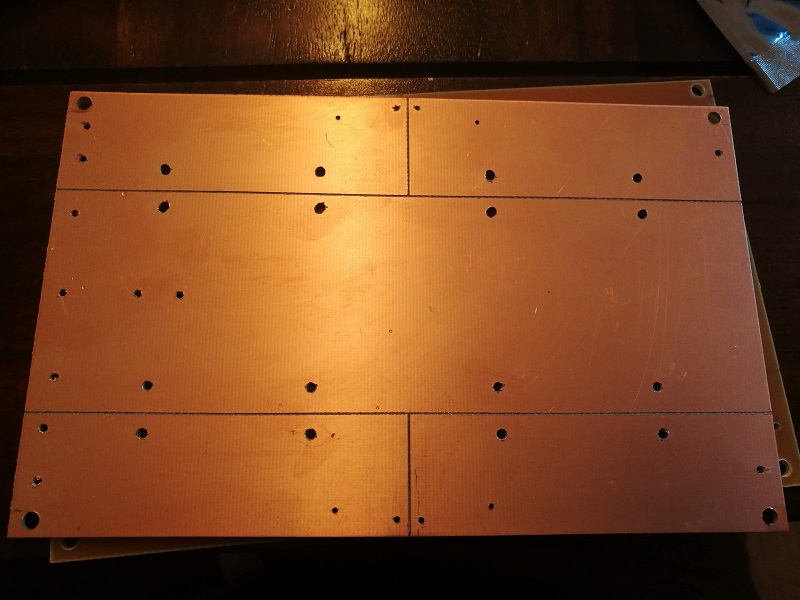

Bakar je u solidno debelom sloju, nije išlo baš glatko, ali na kraju su rezovi odlično ispali, a mjerenje otpora je to i potvrdilo.
.
Bušiti rupe bez nekog propisnog stalka i stola nije baš neko ugodno iskustvo, ali nije ni toliko loše ispalo. Neke rupe sam morao malo proširiti, ali ništa što koji gram kositra neće pokrit :)

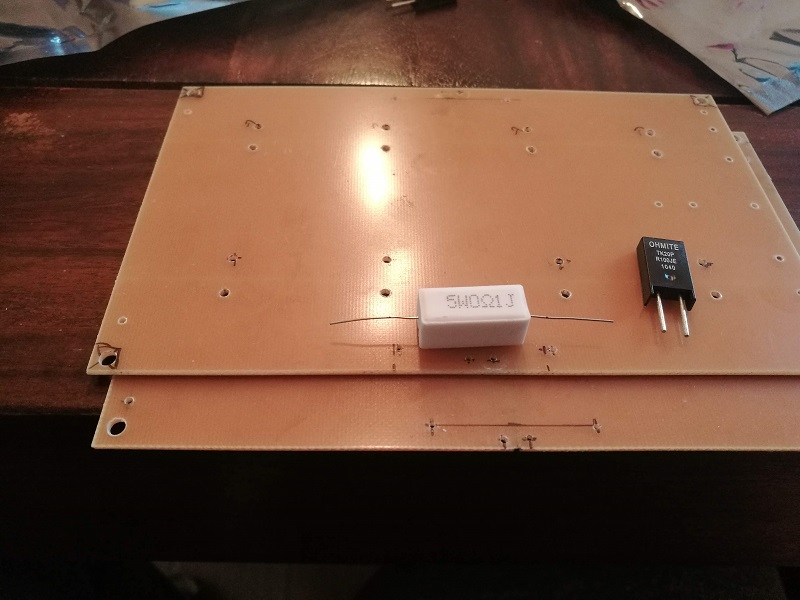

Još uvijek je dilema koji otpornik odabrati za R član, uz dva do sad spomenuta (onaj metalni, zatim običan keramički) tu su i ovi Ohmite "thin film" precizni otpornici, snage 20W, SA HLADILOM. Moram vidjet u datasheetu koliko je bez hladila, ali obučno bude pola ili nešto manje od pola. Kako (u najnepovoljnijem slučaju) očekujem struju 2.5A po grani, to bi bilo 2.5 A^2 x 0,1 Ohm=0,625W, tako da što god da stavim će bit ok. Doduše imam i šaku odgovarajućih hladnjaka, ako se odlučim za ove, stavit ću i hladnjake. Zapravo se samo dvoumim između ovih i keramičkih jer mi najlakše stanu na pločicu, pa ću još malo razmislit o tome.

Još imam obrusiti bakar oko rupa za montažne vijke pa bi time pločice za napajanje bile gotove.
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
Lokacija: Split

Re: Babelfish J (Aleph J)

PostPostao/la tomi77 » 13 svi 2019, 12:08

E da, zaboravio sam napisat, a da ne bi bilo nesporazuma. Vodovi na pobakrenoj pločici se prave (da ne bi bilo da se režu) TUPOM stranom oštrice skalpela, čime se vetronit oštećuje (stanjuje) što manje, a širina reza je "taman".
Avatar
tomi77

Postovi: 207
Pridružen/a: 20 sij 2014, 15:41
