Pojačalo za slušalice sa LME49600

Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 29 svi 2016, 22:59

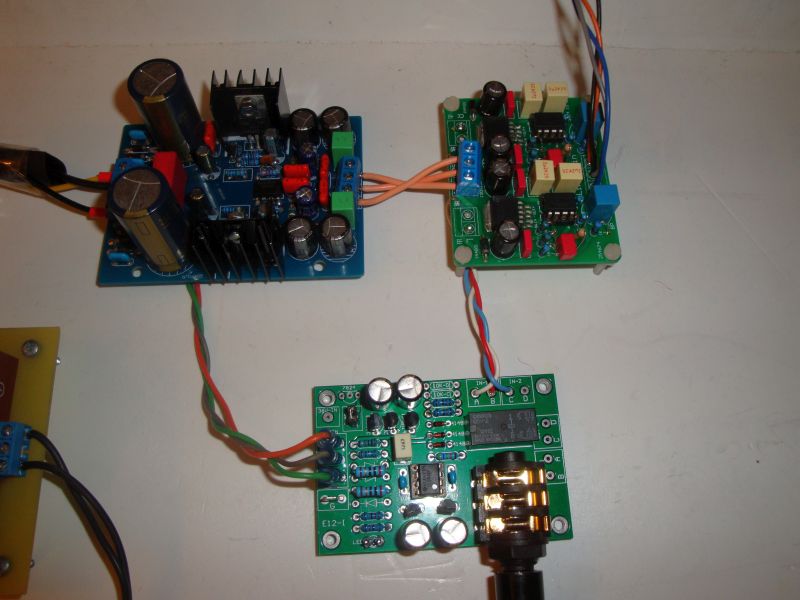

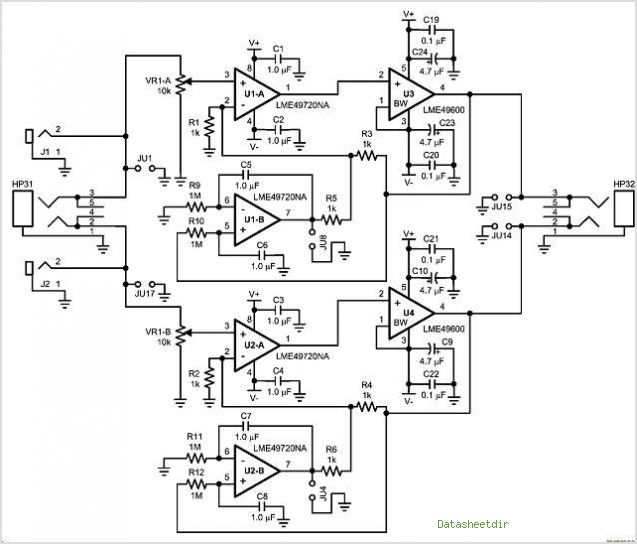

Ovo je original Texas instruments shema:


Napravljene su slijedeće izmjene:

C5,C6,C7,C8 = 2,0 uF
R5, R6 = 10kohma
R9, R10, R11, R12 = 470 kohma
R3, R4 = 4,7 kohma
C21, C22, C23, C24 = 100 uF
Za DC blokadu na ulazima je po 4,7 uF poliesterski kondezator.

Sada je Gain = 6x zapravo nešto više i to je sada sasvim dovoljno za slušalice od 600 ohma. Upotrebljen je opamp LM4562. Offset je ispod 1mV. Napajanje je +-15VDC, a napravljeno je po onoj kineskoj "DC servo" shemi. Svira, tj. rastura :)

Još detalja kasnije, sada linkovi i sličice:



http://www.ebay.com/itm/LME49720HA-LME4 ... SwT5tWLtqi

http://www.ebay.com/itm/LM317-LM337-Ser ... 0620036069

http://www.ebay.com/itm/ZEROZONE-1pcs-E ... Sw9r1V9W2R

Za LME49600 izbjegavati kupnju kod kineza, dilaju preštampani BUF634

za sada toliko, više detalja kada uhvatim vremena. Gužva ovih dana.....
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 29 svi 2016, 23:10

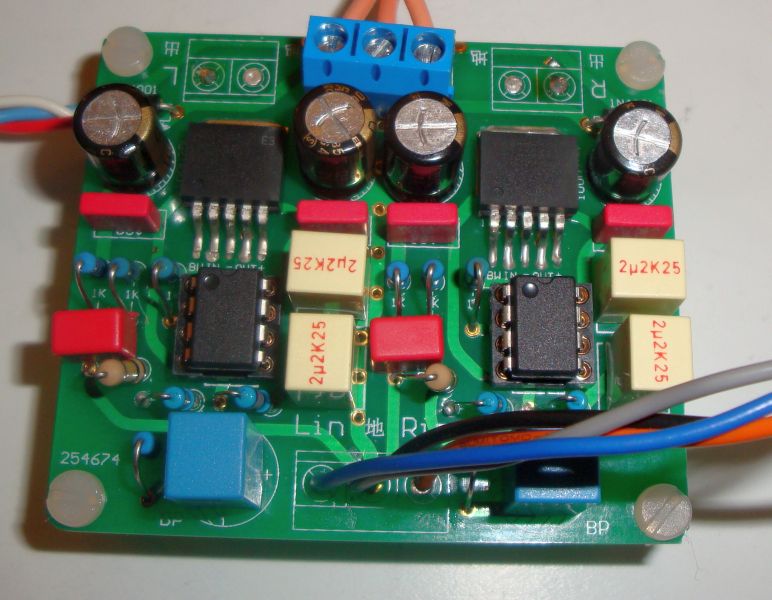

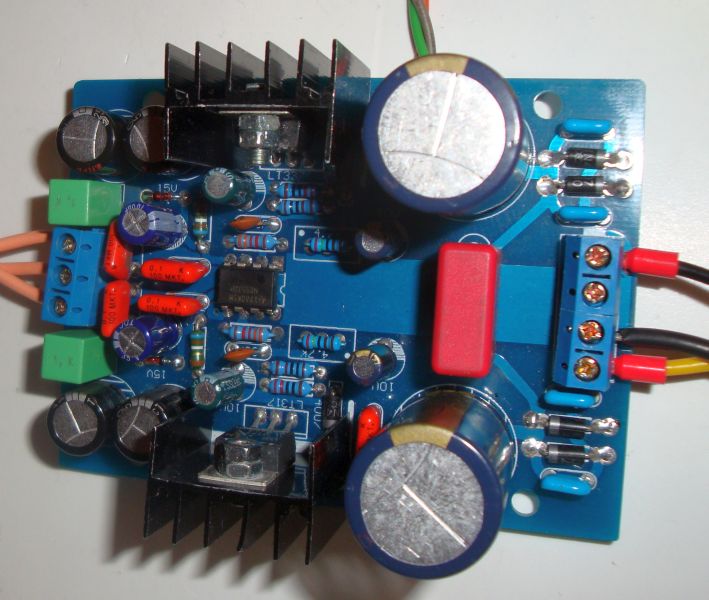

Malo detaljnije:



zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la ziki » 30 svi 2016, 22:06

SKupilo se sad nekoliko komada kod tebe. Kakav je u odnosu na referencu? Pretpostavljam da je referenca Dynahi?
Avatar
ziki

Postovi: 324
Pridružen/a: 05 svi 2011, 12:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 30 svi 2016, 23:01

Dynahi je mrak i za ostale nedostižan. Ima malo problema sa slušalicama niske impedancije pa mu planiram dodati dvadesetak ohma na izlaz.

TPA6120 briljira sa slušalicama niske impedancije, vrlo neutralan, u odnosu na Dynahi malčice manje detalja i transparencije. Malo se muči sa slušalicama od 600 ohma, ali ni to nije loše.

LME49600 podnosi sve vrste slušalica odlično, malo je manje čist u odnosu na TPA612, ali zato ima moćniji bas. Jednostavno je potentniji u snazi.
LME ili TPA je vrlo težak odabir, prednost samo po specifičnom tipu slušalica.

Imam plan još napraviti onaj ultra Beyerdynamic preap, Beta 22 također imam u kitu, a imam i pločice od Krell KSA5.

Eliotov headamp, a kojeg sam imao ranije je nekako najbliži karakterom zvuka sa LME49600, a ovisi i o izboru opampa kod Elliota. Ja sam koristio TLE2072.
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la ziki » 30 svi 2016, 23:26

Složio sam sebi i kolegi taj Eliotov (ako je to onaj što si ti radio pločicu sa zaobljenim vodovima) i taj je fino radio. Sad imam onaj Vinkov koji samo treba stavit u kutiju i jedan cijevni. Super mi je radit ta pojačala za slušalice jer slušalice puno koristim. Možda najbolje iskombinirat nešto kao što si i ti s Dacom odmah.
Avatar
ziki

Postovi: 324
Pridružen/a: 05 svi 2011, 12:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 31 svi 2016, 22:34

Napomena uz ovu gore zaštitu za slušalice. Ona funkcionira praktično kao limitator tako da se osjetljivost regulira otpornicima na ulazu. Na shemi i pločici označeno je kao 10kohma, kinez je isporučio 18kohma što je praktično taman na granici buke ako se koriste slušalice od 600 ohma. Tko hoće glasnije može staviti veći otpor pa će se zaštita uključivati na još većim glasnoćama...
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 03 lip 2016, 18:52

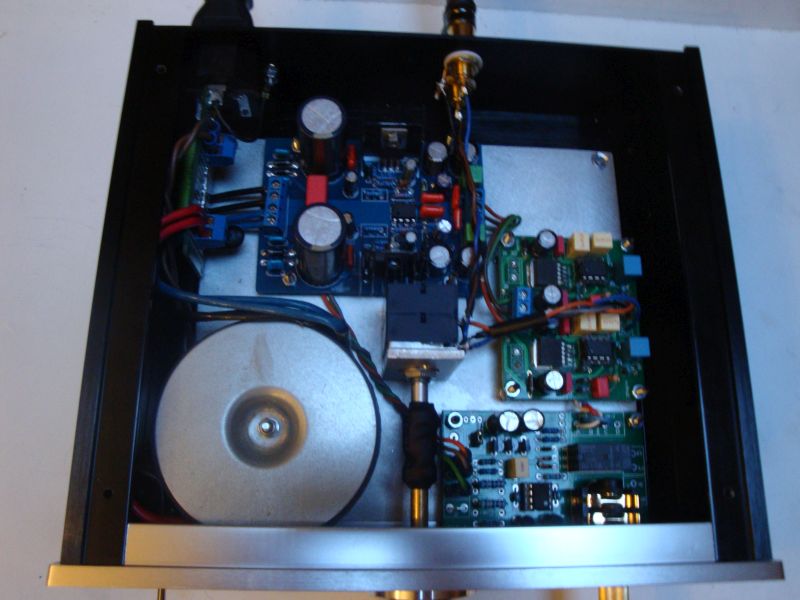

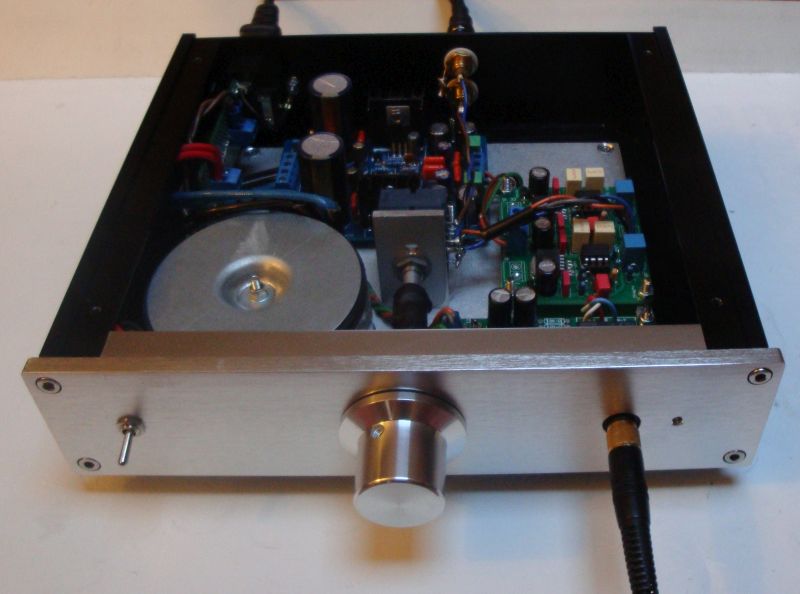

Gotovo.
Još sam ostavio prostor za DAC, ali o tome kada dođe vrijeme.


zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la domagoj » 10 lip 2016, 08:01

Zanimljiv projekt.

Vidim da si u temi o dynahi spomenija AKG K240M, kako se ovo pojačalo nosi sa njima?

Dali je ova zaštita na izlazu zbilja potrebna?
domagoj

Postovi: 11
Pridružen/a: 25 svi 2016, 17:44

Re: Pojačalo za slušalice sa LME49600

PostPostao/la zbotic » 10 lip 2016, 09:15

Odlično i sa AKG. Bez greške. Ovaj moj je stariji 600 ohmski model.

Zaštita je tu kao i sve zaštite da spriječi pregaranje slušalica uslijed kvara. Sistem sa servom kakav je u ovom projektu, može korigirati DC na izlazu do neke granice tako da i kada nebi bilo zaštite stvar je poprilično sigurna, jer bi se povećanje DC napona na izlazu čulo kao krčanje. Međutim, po Marfijevom zakonu takve stvari se dogode baš kada odložiš slušalice na trenutak na kauč :).

Na Dynahija nisam stavio zaštitu, ali kada nabavim slušalice od 1000 eura staviti ću je.... :)
Sve je stvar procjene.....
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa LME49600

PostPostao/la domagoj » 10 lip 2016, 10:53

zbotic je napisao/la:Odlično i sa AKG. Bez greške. Ovaj moj je stariji 600 ohmski model.


Baš me zato i zanimalo, kod mene isto 600 ohm varijanta.

zbotic je napisao/la:Zaštita je tu kao i sve zaštite da spriječi pregaranje slušalica uslijed kvara. Sistem sa servom kakav je u ovom projektu, može korigirati DC na izlazu do neke granice tako da i kada nebi bilo zaštite stvar je poprilično sigurna, jer bi se povećanje DC napona na izlazu čulo kao krčanje. Međutim, po Marfijevom zakonu takve stvari se dogode baš kada odložiš slušalice na trenutak na kauč :).

Na Dynahija nisam stavio zaštitu, ali kada nabavim slušalice od 1000 eura staviti ću je.... :)
Sve je stvar procjene.....


Dobri stari MARFI. Ja kad/ako budem šta radija, moram računat na zaštitu od dječjih ruku :P
domagoj

Postovi: 11
Pridružen/a: 25 svi 2016, 17:44
