Pojačalo za slušalice sa TPA6120

Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 26 svi 2016, 06:18

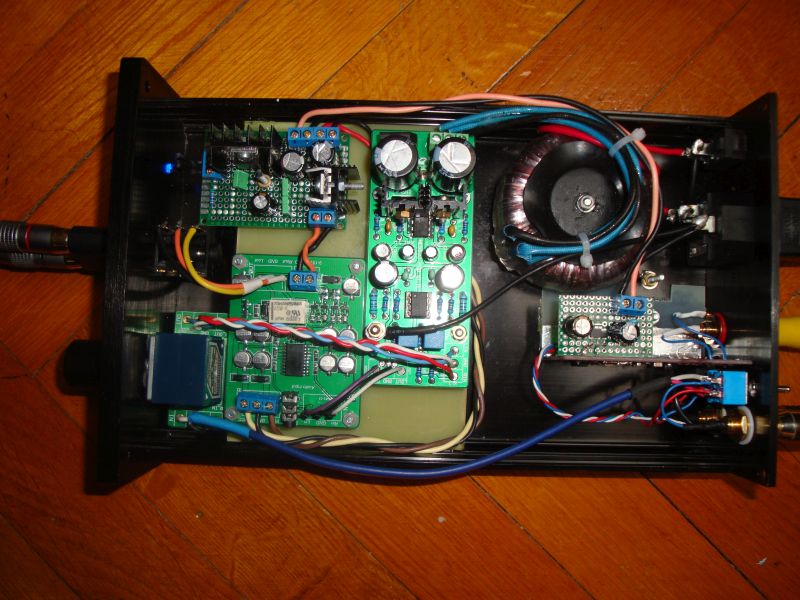

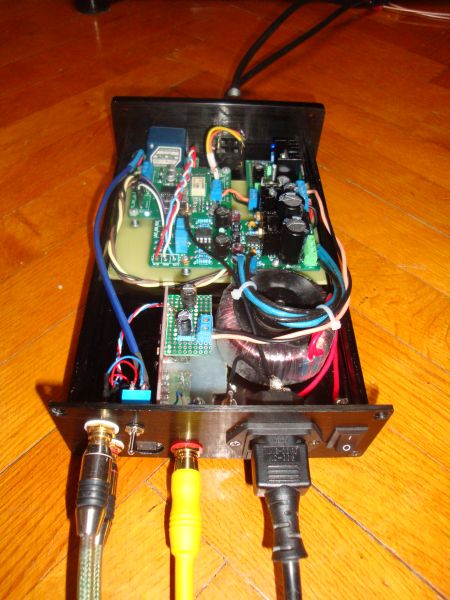

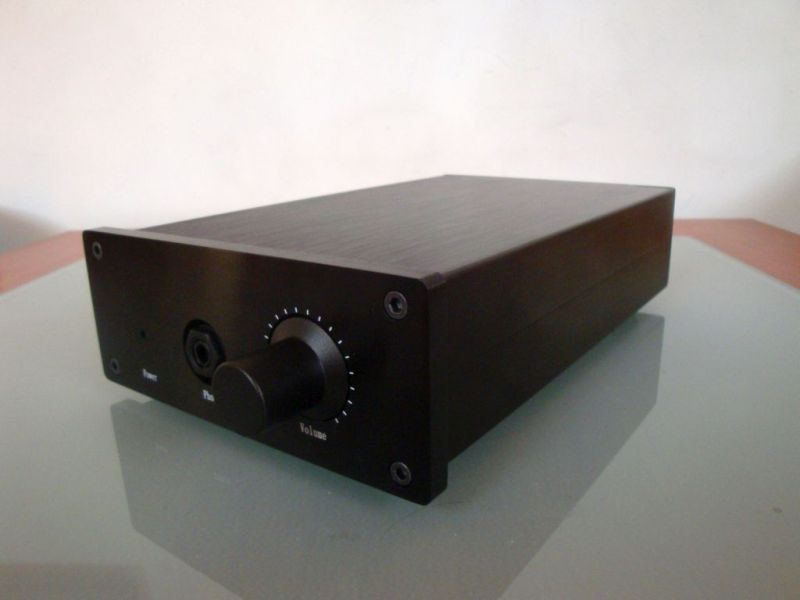

TPA6120 je curent buffer, posebno napravljen za slušalice. S obzirom na to da ima i current feedback, izobličenja su iznimno mala, nemjerljiva. Za naponsko pojačanje služi pločica s opampom (stavljen LM4562), a za koju je na istoj pločici izvedeno napajanje tzv. DC servo. Kineski naziv za nešto što preko opampa funcionira tako da klasičnom regulatoru 7815/7915 mijenja virtualni ground u iznosu (suprotnog predznaka) za koji je na izlazu regulatora izmjereno odstupanje od srednje vrijednosti. Pisali smo o tome i u temi o USB DAC-u. Pločica sa TPA6120 ima i zaštitu za slušalice. Osim analognog uzlaza postoji još i digitalni ulaz (optički/koaksijalni) 24 bit / 96 kHz. Sve je malo dorađeno i prilagođeno pa ću o detaljima kasnije. Za početak linkovi i sličice....

http://www.ebay.com/itm/HiFi-TPA6120-Au ... SwLVZVi7wW

http://www.ebay.com/itm/401088717908?_t ... EBIDX%3AIT
Nije 24/192 barem moj radi 24/96, barem mi se tako čini za sada.

http://www.ebay.com/itm/NE5532-Preamp-H ... SwiLdV8oyj









Zadnja izmjena: zbotic; 26 svi 2016, 06:27; ukupno mijenjano 2 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 26 svi 2016, 06:26

Zvuk je u svim varijantama vrlo definiran i iznimno precizan, sve je istina, no color, no glamour.

Preferirju se slušalice niže impedancije, ali povečanjem naponskog gaina na cca 7x funkcionira dovoljno glasno i na 600 ohmskim.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la aparatusonitus » 26 svi 2016, 18:59

TPA6120 nije sam po sebi current buffer već opamp current feedback ustroja...current buffer postaje ako je gain +1 ili -1... Što me dovodi do razloga mog posta a taj je što ebay prodavač navodi da je gain oko TPA6120 -2V/V, odnosno ima gain od -2, dakle opamp je inverting što znači da ti okreće fazu na svom izlazu, pa ukoliko LM4562 ispred nije ustrojen kao inverting na izlazu headampa imaš okrenutu fazu, ako ti to išta znači.
Avatar
aparatusonitus

Postovi: 234
Pridružen/a: 05 svi 2011, 20:08
Lokacija: Split

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 26 svi 2016, 20:25

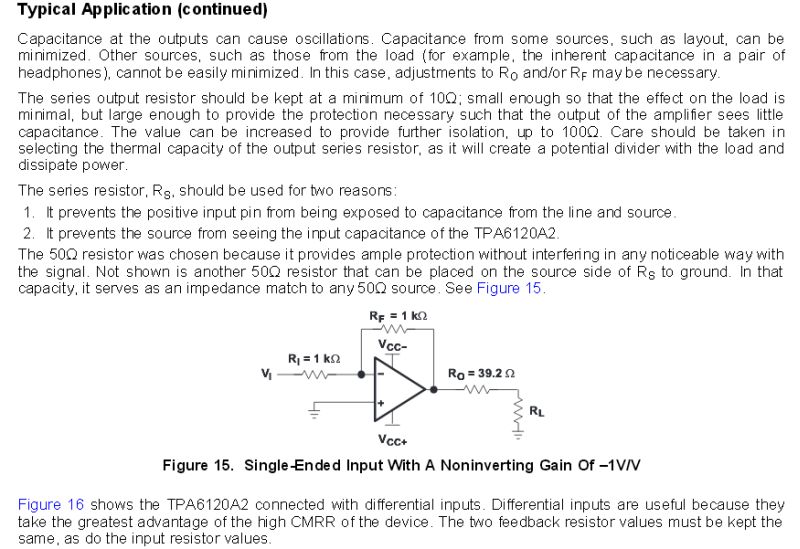

Evo ovako je spojen s time da mu je na izlazu 10 ohma umjesto 39.
Može i TexasIns krivo napisati pa mogu i ja... :D

Zadnja izmjena: zbotic; 26 svi 2016, 21:25; ukupno mijenjano 1 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 26 svi 2016, 20:43

Eto sad si me činija da ga ponovo otvorim pa mu je Rf = 2kohma.

A i rekoh ti neki dan da ima neki gain, ali svejedno - nebitno...
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 26 svi 2016, 21:11

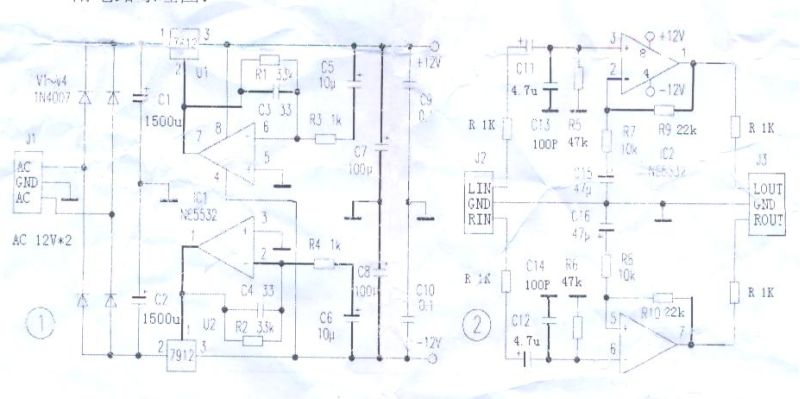

Evo i sheme preampa. malo je zgužvana jer sam je izvadio iz kante. Umjesto ovog otpora od 10kohma stavio sam 5 kohma što mu daje gain cca 5 pa je skupa sa gainom od TPA ukupno 7x.Nešto se potroši na potenciometru pa je to realno opet oko 6x. Imam ja taj broj u glavi pa sam zato gore sve onako izbrčkao i krivo napisao. Ali jebi ga ne moš raditi pet stvari odjednom :lol:
A i kome su bitni točni brojevi, važno da svira... :lol:

Ovih 47uF sam zamijenio sa 220uF tako da smo i to riješili......
...I umjesto 1500uF je sada 2200uF neki pošteni....

zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 28 svi 2016, 12:45

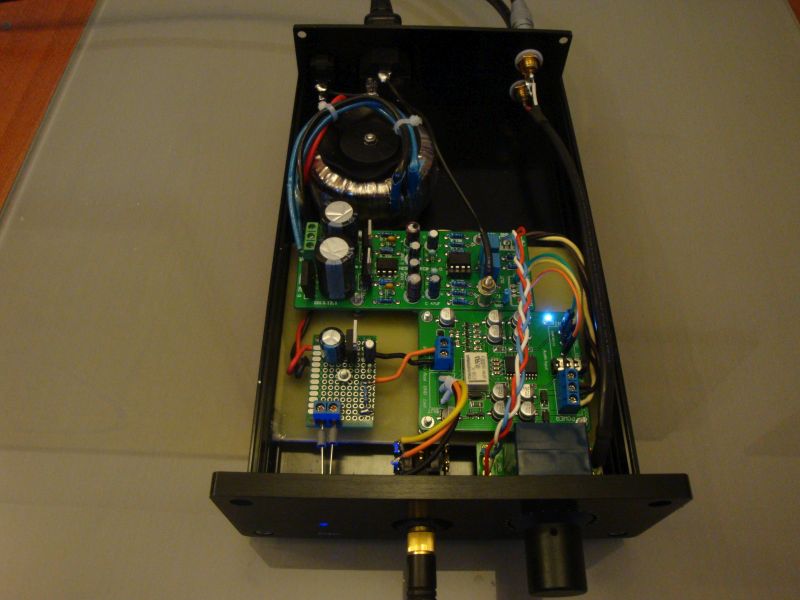

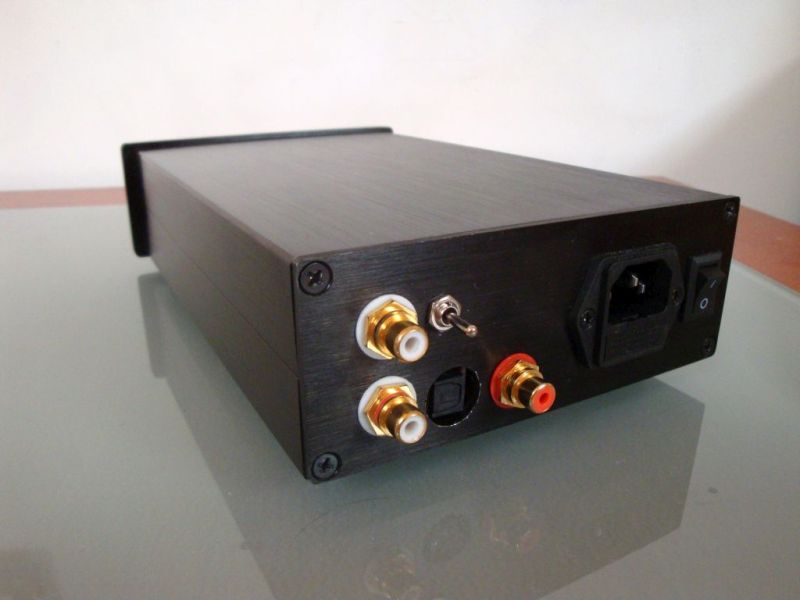

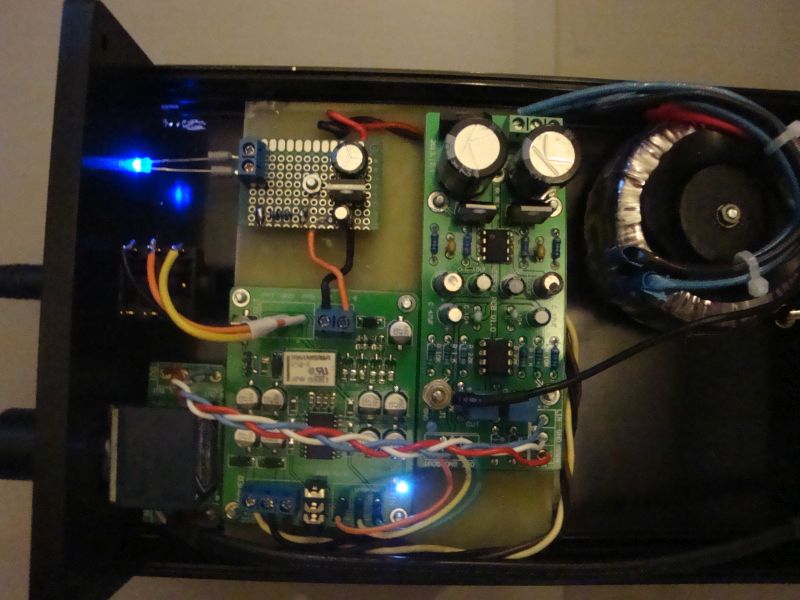

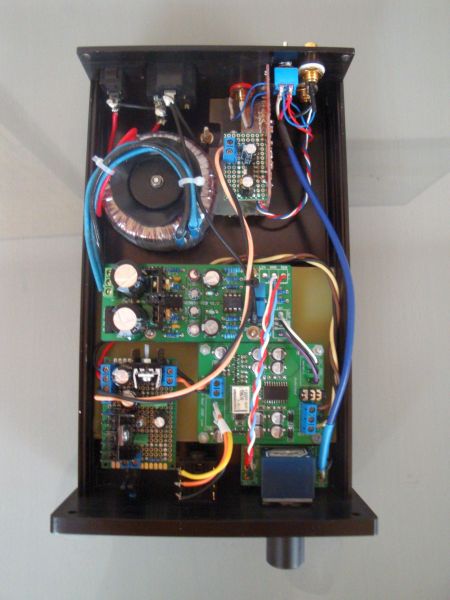

Još koja sličica, valjda nikom ne smeta :) Više ga ne otvaram....



zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 28 svi 2016, 12:59

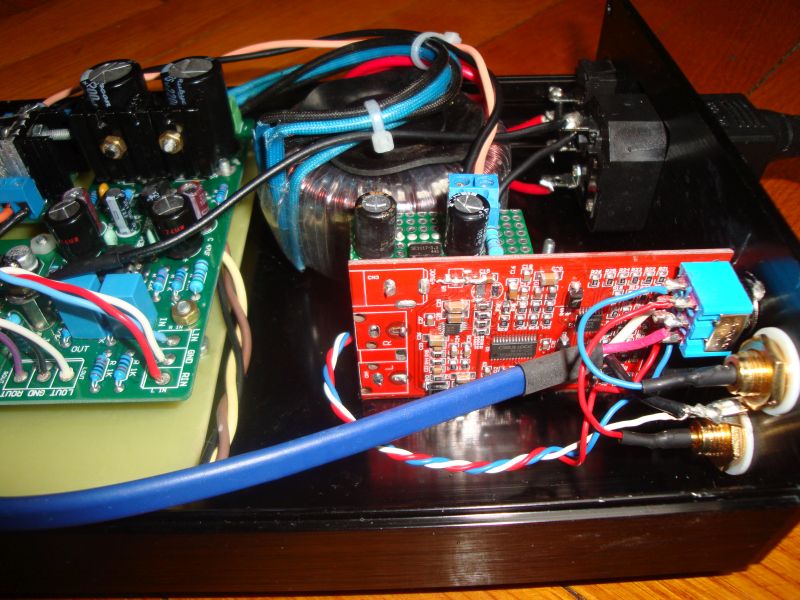

Ovaj TPA6120A modul sa ebaya ne radi dok mu na ulaz za zaštitu ne spojite točno 15VDC, tako da netko ne bi bio u čudu kada ga nabavi. Zato sam morao napraviti onaj mali regulator sa 7815 sa strane. S njega sam onda još jednom spustio pomoću 7805 na 5VDC da bih pripremio napajanje za DAC i onda sam sa pločice DAC-a skinuo njegov regulator SE8199CA koji daje 3,3VDC da bih na onoj dodatnoj maleckoj pločici napravio RC filter (2ohma, 220uF) i onda stavio LM1117 također na 3,3VDC. Ovo zadnje možda ne bih ni radio da pri prvom spajanju DAC-a na napon nisam okrenuo polaritet i spržio ga. Sada je za kaznu dobio upgrade.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zmajz » 28 svi 2016, 16:33

Ah, dobro, malo su me zbunjivale ove dodatne pločice. Inače stvar izgleda prilično simpa i pristupačno. Nadam se da i svira kako kažeš. Ja imam 600 omske Sennheiserice pa bi to moglo i doći u obzir i kod mene.
zmajz

Postovi: 520
Pridružen/a: 05 svi 2011, 15:52
Lokacija: zagreb

Re: Pojačalo za slušalice sa TPA6120

PostPostao/la zbotic » 28 svi 2016, 19:52

Za 600 ohmske sluše puno bolja opcija ti je LME49600, a to imam u pripremi, za koji dan/tjedan otvaramo temu.

http://www.ebay.com/itm/LME49720HA-LME4 ... SwT5tWLtqi

Kinezi prodaju lažnjak LME49600, a kod portugalca na ebayu je original, ako još ima..



Imam i jednu pločicu koja je kopija Beyerdynamicovog pojačala, a to je još veći overkil. I to uskoro..........
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14
