mini crescendo 1984. j49-k134

mini crescendo 1984. j49-k134

PostPostao/la bepone » 08 tra 2016, 19:26

evo konacno i jedan tranzistorac dosao na red!

svakih 5 godina se sjetim ove teme koja me proganja od 1996... i sam svoj majstor clanaka od g. miklina, sa ovim hitachijevim fetovima, onda su bilo po 200 kn komad , sad ih niti nema. odlucio sam upogonit one parove sto godinama potezen za sobon, proucio clanke i bacio se na delo!!
malo smo bili pisali i tu
http://www.audiofil.net/forum/forum_posts.asp?TID=10937

radi se mini verzija, sa jednim komplementarnim parom 2SJ49(50)-2SK134(135) snage 60-70w, napajanja +-45-50V umjesto orig crescenda 150W sa dva para i +-75V
buduci da se na netu mogu naci skenovi lose do srednje lose kvalitete, plocice su napravljene kao fotokopija filma iz orig elektora sto je zmajz izvukao iz naftalina, :hail: :thumbup:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 08 tra 2016, 19:29

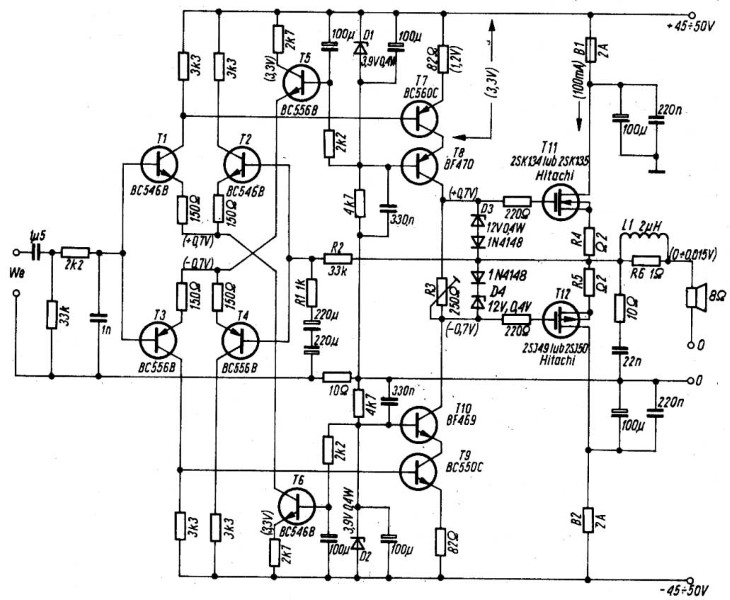

sematik:
70W_MOS_2SK135_2SJ50 (Custom).jpg
70W_MOS_2SK135_2SJ50 (Custom).jpg (100.91 KiB) Pogledano 2645 put/a.
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 08 tra 2016, 19:39

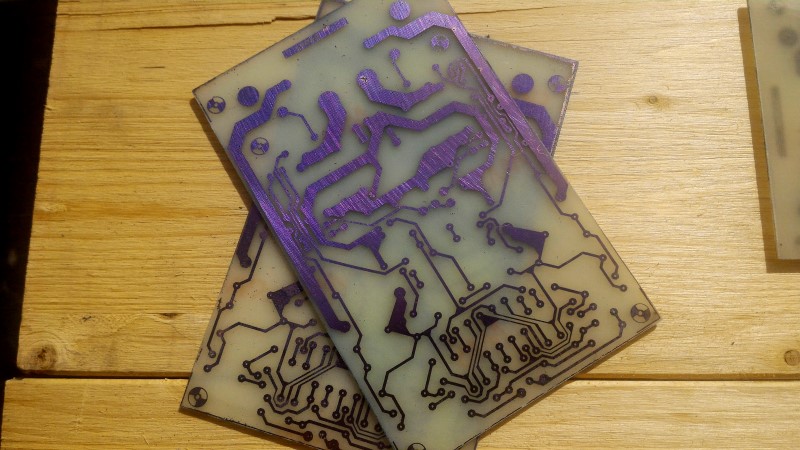

plocice
P_20160407_153745 (Custom).jpg
P_20160407_153745 (Custom).jpg (130.1 KiB) Pogledano 2644 put/a.
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la zbotic » 08 tra 2016, 20:16

Koliko se sjećam ovaj amp je volio biti malo neposlušan po pitanju stabilnosti, ali svi su hvalili njegov zvuk...
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 08 tra 2016, 23:06

je tocno amp lakooscilira na visokim frekvencijama i pali zobel otpornike npr i to kako sam prostudiorao radi npr:
-predugih kablova zvucnika
-razlicitih ulaznih kapaciteta izlaznih fetova (jedan je cca 300pf, drugi 600-700)
-radi opterecenja driverskog stupnja BF samo sa tim kapacitetima! (treba opteretiti driver sa 22k, vidi semu dole)
-radi montaze drivera BF na hladilo koje nije uzemljeno i koje se ponasa kao antena
-radi koristenja zivcanih otpornika 0.22 ohm u sourceima izlaznih tranzistora (KRITICNO)
..

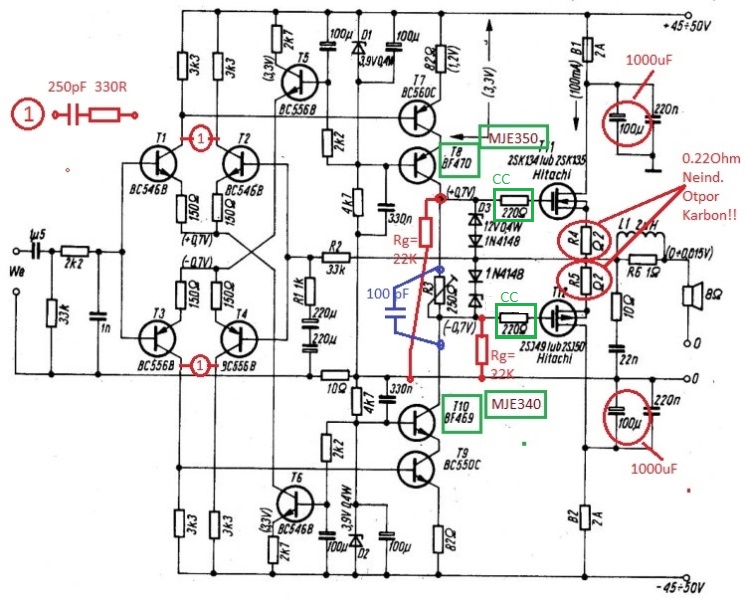

eto to se da sve zaobici, tokom povijesti amp se razvio, postoje razni lijekovi da se tome doskoci, ja sam se odlucio za ove:
70W_MOS_2SK135_2SJ50 mod.jpg
70W_MOS_2SK135_2SJ50 mod.jpg (157.05 KiB) Pogledano 2344 put/a.
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la zbotic » 09 tra 2016, 06:49

Super!

I ja se nešto bavim sa 2SK134/2SJ49 a obzirom da sam nabavio jedan Sanyo Plus P55................ Imaš shemu na elektrotanya.com
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 09 tra 2016, 07:53

more, more cemo hitit oko!

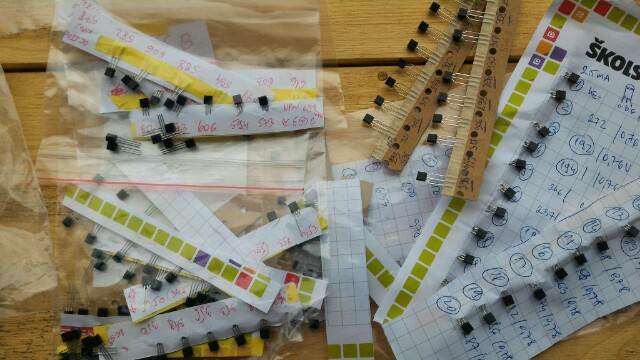

evo kako se sav materijal nagomilao doma, krenulo se u sastavljanje, prvo je bilo uparivanje stotine tisuca i pol tranzistora:

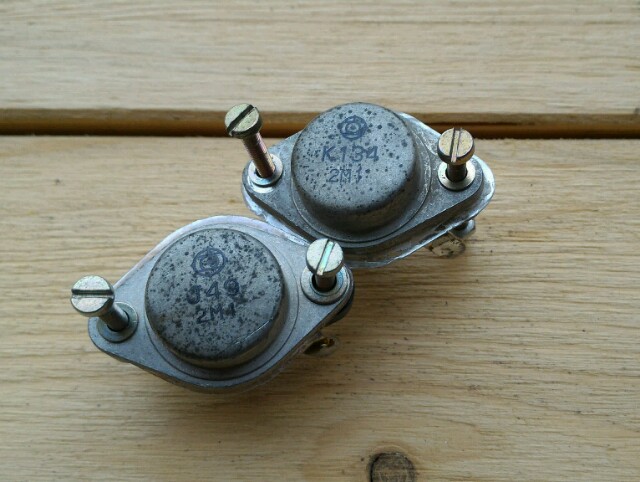

cekiranje ko su tranzistori jos zivi, lepi su, malo audiofilske patine na njima ali ona svira i to je dobro za onaj vintadj sound..

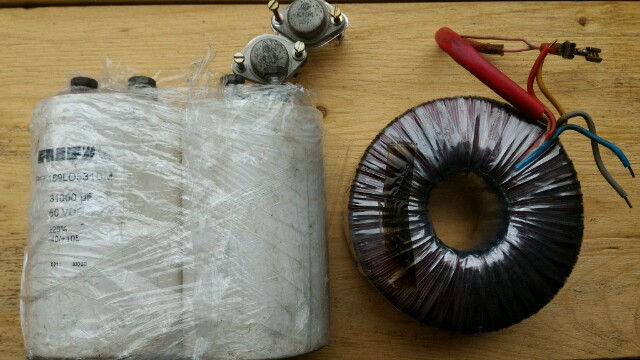

kandidati za napajanje, rife LL od nekog aparata za varenje, skoro sve je tu :cheer:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 09 tra 2016, 08:02

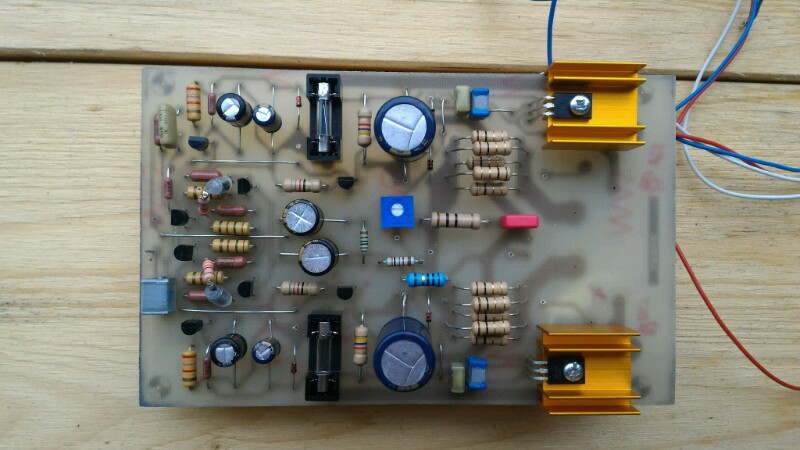

plocica zavarena i spremna za upal, kako mi je to prvi tranzisorac poslije puno godina, radio sam ga stupanj po stupanj, pa izmedju svakog palio i ispitivao, a ujedno malo i ucio, mjerio i tvikao (napustene orig. preporuke za kompenzaciju sto se mogu naci na netu, ruse frekv kar vec od 12-13 kHz), komp mreza promijenjena na 330+250pF(umjesto 1nF) sto je na netu..

UPARENI osim BC tranzistora I OTPORNICI!! (prvi znak ludila :lol: :lol: ) gornje i donje strane, a i u u diferencijalu za cim manji offset na izlazu koji je takodjer spominjan kao problem u tom ampu!

iskra rezistence kombinirane sa Daletom na kriticnim mjerstima, sto se naslo doma, nichicon muse na jedinom mjestu u signalu (2u 1 = bipolarni-feedback)
plocica u trenutnku prvog testa, bez hladila, za lakse utvrdjivanje bijelog dima :mrgreen:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 10 tra 2016, 09:01

prvi kanal je kresnut i kako nije bilo eksplozija , nastimao se bias (ide po planu, lagano s enamjesti na trimer- 100mA), i izmjerio offset na izlazu - 6mV!!

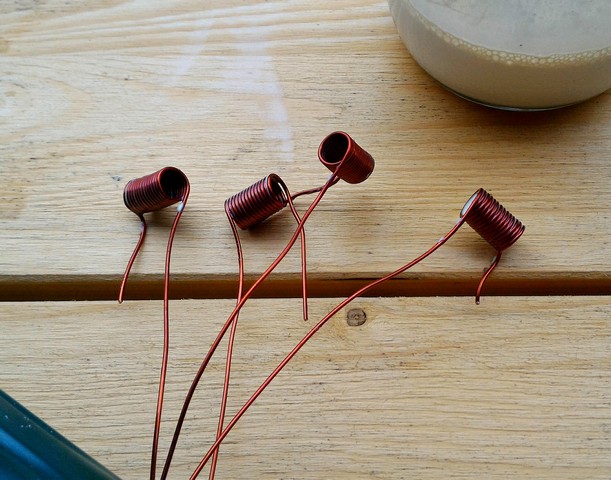

krenulli su i mehanicki radovi , izrada izl. zavojnice, L profila za montiren na hladilo, centriranje rupa, a i mjerenje Fetova,

kako pitaju zavojnicu u dva reda lakirao sam prvi sloj i bacio se na hladila..
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 10 tra 2016, 09:08

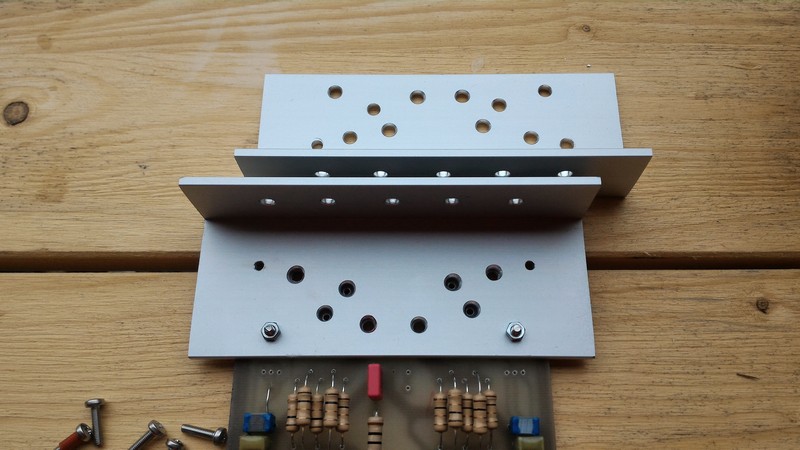

busenje rupa i centriranje

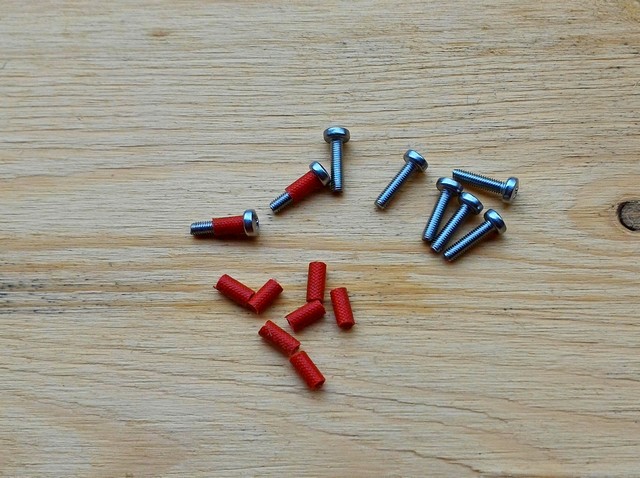

izrada izolatora za vijke (kroz sendvic plocica, hladilo, fet) od trafo silikonskog buzira,

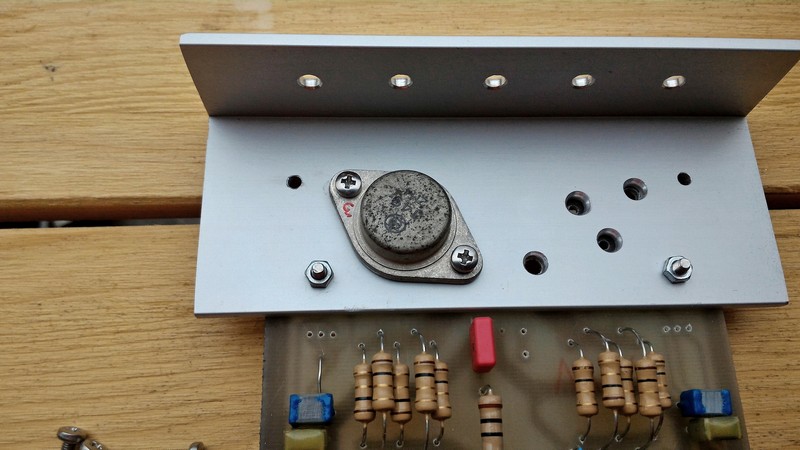

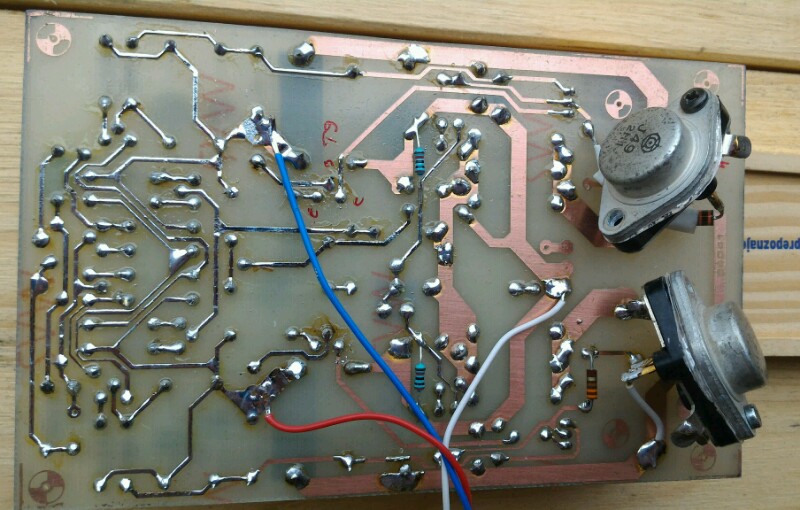

probna montaza:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51
