PostPostao/la zbotic » 23 srp 2014, 17:21

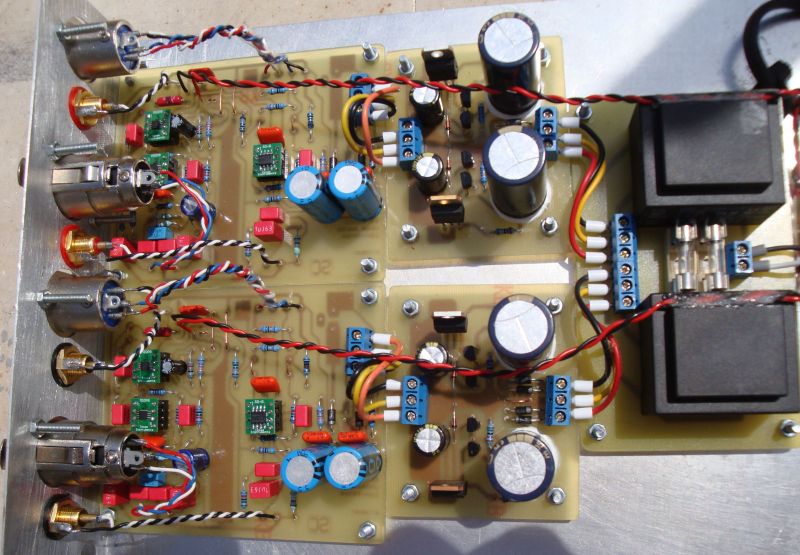

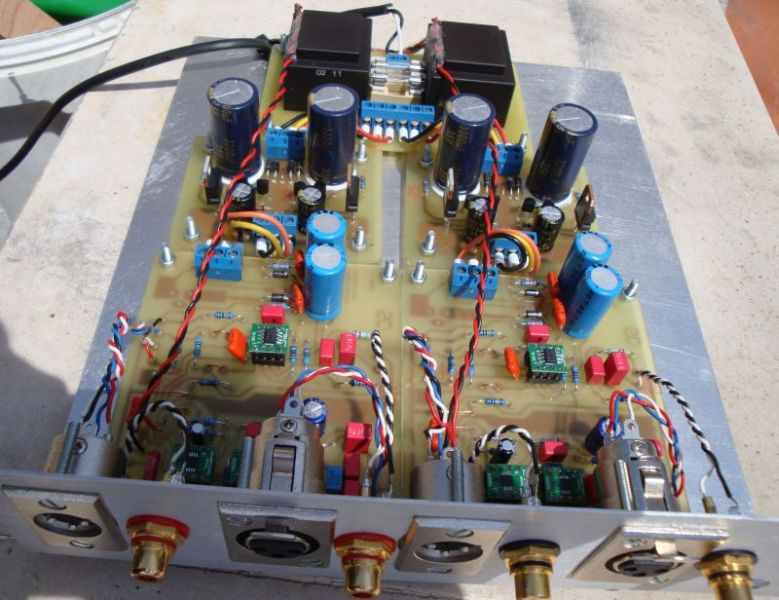

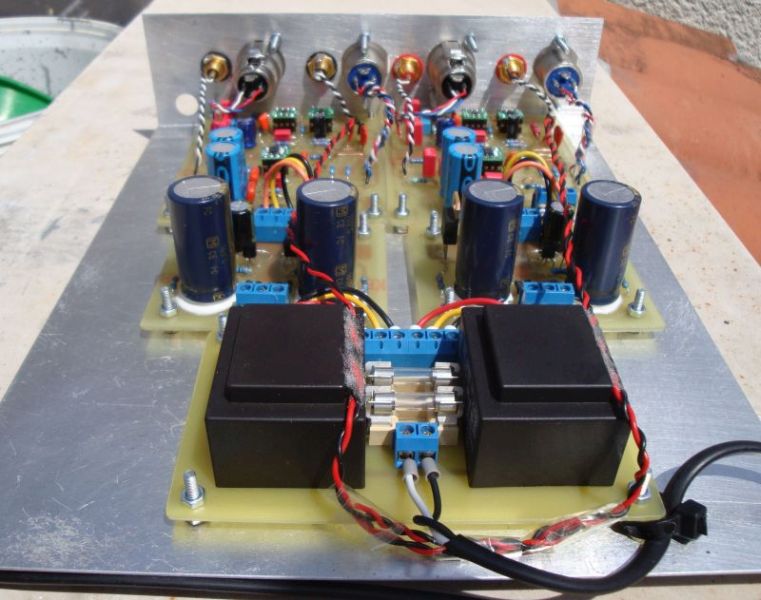

Prema shemi i PCB-u iz Silikon čipa uradio sam ovaj konverter. Da sam crtao pločicu moglo je biti i jednostavnije. U konačnosti izbacio sam sve nepotrebne opcije i ostavio osnovne audiofilske funkcije.

Shema na slijedećem linku. Škljocnite na sliku i onda odaberite "next image".

http://archive.siliconchip.com.au/cms/A ... ticle.html

Regulator je mali shunt za struju od cca 30mA.


Zadnja izmjena: zbotic; 23 srp 2014, 17:28; ukupno mijenjano 2 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zbotic » 23 srp 2014, 17:25

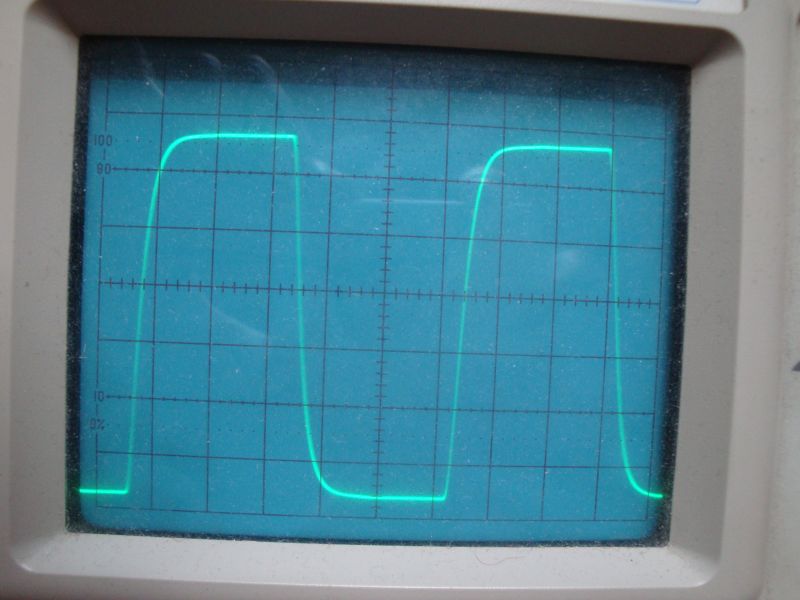

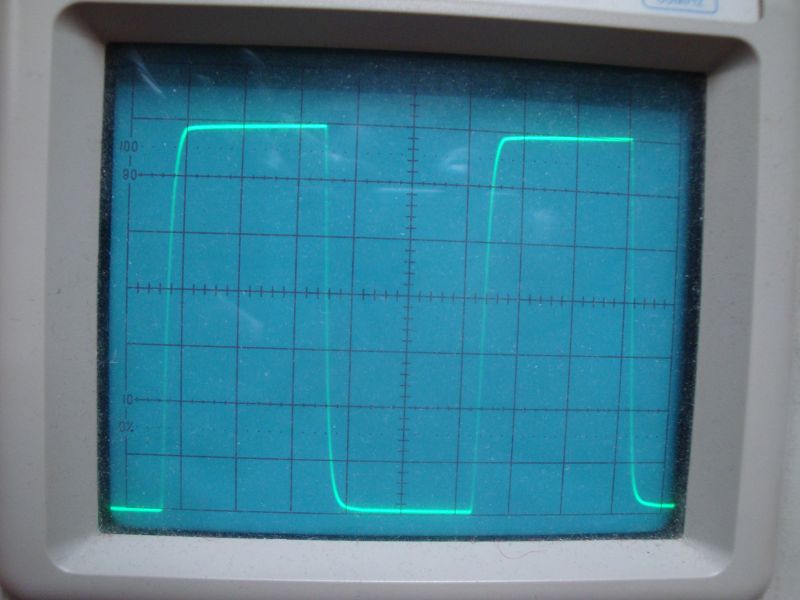

Naparavio sam test kvadratnim signalom na 20 kHz i na 10kHz na način da sam nebalansirani signal iz generatora konvertirao u balansirani, zatim taj balansirani uveo na drugi kanal i konvertirao u nebalansirani. Dakle za puni krug rezultat je slijedeći. Ocijenio bih ga odličnim.

Upotrebljeni opampovi su MAX9633.



nastaviće se........
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zendra » 23 srp 2014, 18:30

pitanje,
ima li smisla ubaciti takav konverter između cd-a i preampa? konkretno, moj cd nije balansirani, a sada je svirao u varijanti cd, rca u pass 1.7 preamp, pa xlr u aleph 5. ima li smisla ugraditi ga možda u cd player?
zendra

Postovi: 107
Pridružen/a: 23 svi 2011, 17:12

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la audio kutak » 23 srp 2014, 18:53

ima neki posebni razlog zašto si stavljao MAX9633 ?? prvi put čujem za njih...
Jedan trenutak sreće vrijedi tisuću godina slave
Avatar
audio kutak

Postovi: 1116
Pridružen/a: 21 tra 2012, 20:18
Lokacija: VG

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zbotic » 23 srp 2014, 18:53

zendra je napisao/la:pitanje,
ima li smisla ubaciti takav konverter između cd-a i preampa? konkretno, moj cd nije balansirani, a sada je svirao u varijanti cd, rca u pass 1.7 preamp, pa xlr u aleph 5. ima li smisla ugraditi ga možda u cd player?



Teško pitanje i jako ovisi od slučaja do slučaja.

Hipotetski, ako CD player ima kvalitetan izlazni buffer, a pretpojačalo se može postaviti blizu playera ne bih radio konverziju dok bi u ostalim slučajevima moglo biti korisno.
Zadnja izmjena: zbotic; 23 srp 2014, 19:02; ukupno mijenjano 2 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zbotic » 23 srp 2014, 18:56

audio kutak je napisao/la:ima neki posebni razlog zašto si stavljao MAX9633 ?? prvi put čujem za njih...


Razlog su odlične karakteristike po datasheetu, a s obzirom da se mogu dobiti na "free sample", vrijedilo je isprobati. Valjda zato renomirane firme i imaju takve opcije.

Općenito nekakvo moje iskustvo je da za mali ili jedinični gain ovakvi "superopampovi" rade odlično u audio primjeni.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zbotic » 23 srp 2014, 21:07

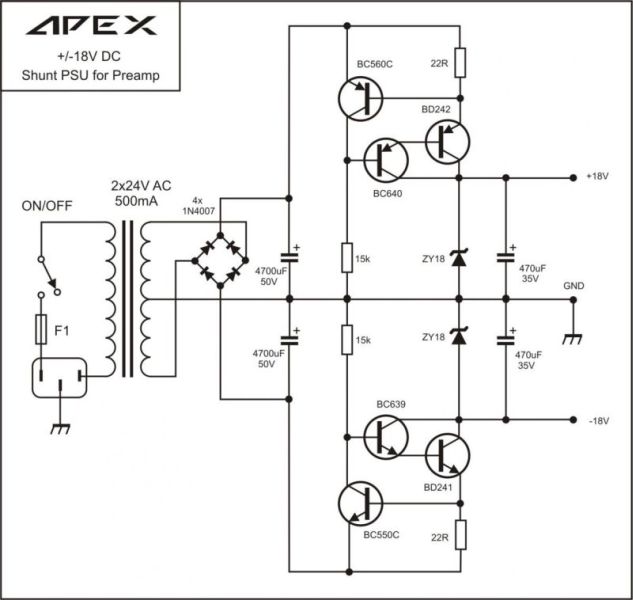

Shema regulatora (shunt za 30mA). Umjesto 18 V zenerica stavio 15 V zenerice. Umjesto 4700 uF stavio 3300 uF.

APEX 2x18V Aclass PSU 1.jpg
APEX 2x18V Aclass PSU 1.jpg (34.64 KiB) Pogledano 1670 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la Rade » 24 srp 2014, 10:16

Svojevremeno kad su bile objavljene šeme nekih vrhunskih predpojačala , onda je u funkciji bio OP / zaboravio sam oznaku / koji je radio taj posao .....u međuvremenu više nije bio dostupan pa sam recimo u elektronici za ARTA koristio INA 217
INA recimo radi isti taj posao a ako treba obrnuto onda DRV 134 .....
Ova dva OP sam koristio za mikrofonsko predpojačalo zbog duge linije kabla .
Zahtevaju 3.5 komponente okolo ...i dobro napajanje :)


SSM 2017 je oznaka nekad korišćenog OP .....oznaka se nalazi u PDF od INE 217 :)
Rade

Postovi: 213
Pridružen/a: 05 srp 2013, 09:15

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la zbotic » 24 srp 2014, 13:50

Takva gotova rješenja su obično derivati postojećih standardnih opampova tipa OP27, NE5534, OPA134 itd.

S ovakvim rješenjem izbor je puno veći i može se uvijek implementirati neki novi proizvod, baš poput ovog MAX9633.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: konverter balansirano - nebalansirano - balansirano

PostPostao/la audio kutak » 24 srp 2014, 14:11

koja ja točno izvedba ovog Maxim čipa? jesi ga sam lemio na adapter ili je takav došao?
Jedan trenutak sreće vrijedi tisuću godina slave
Avatar
audio kutak

Postovi: 1116
Pridružen/a: 21 tra 2012, 20:18
Lokacija: VG
