PostPostao/la zbotic » 20 tra 2014, 08:59

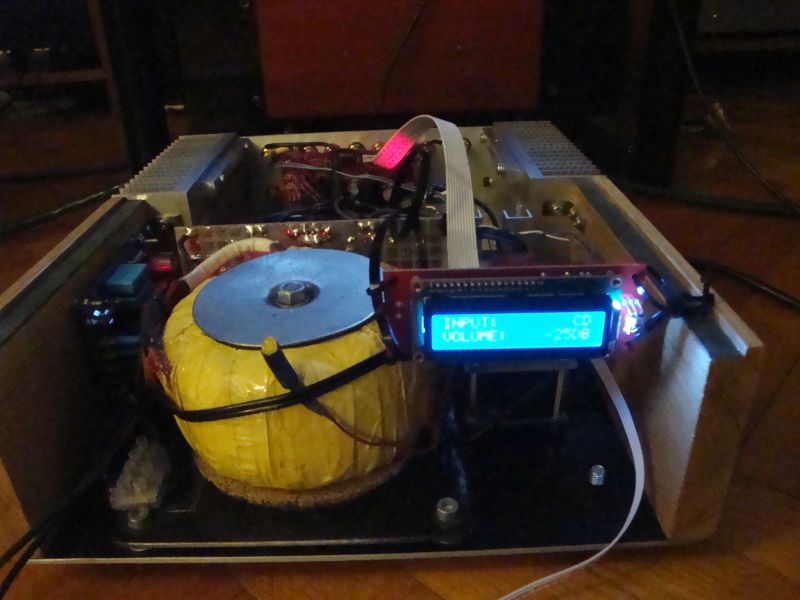

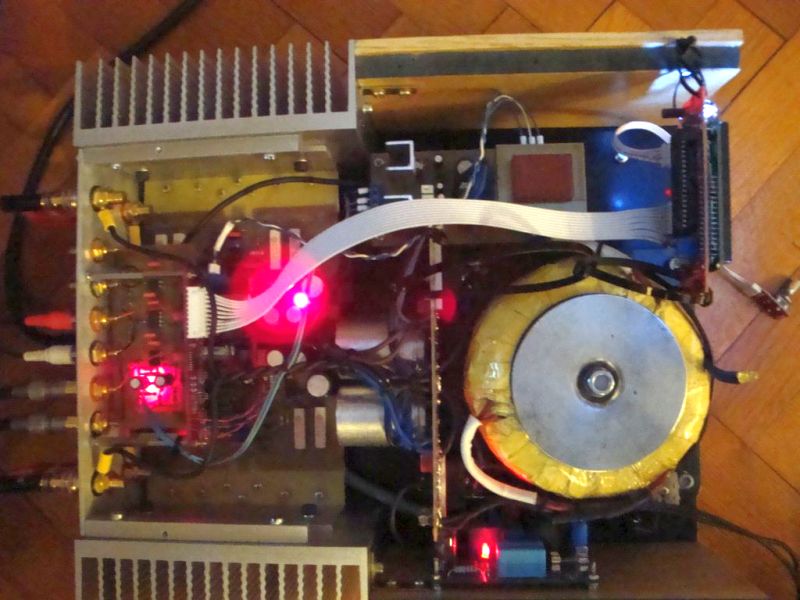

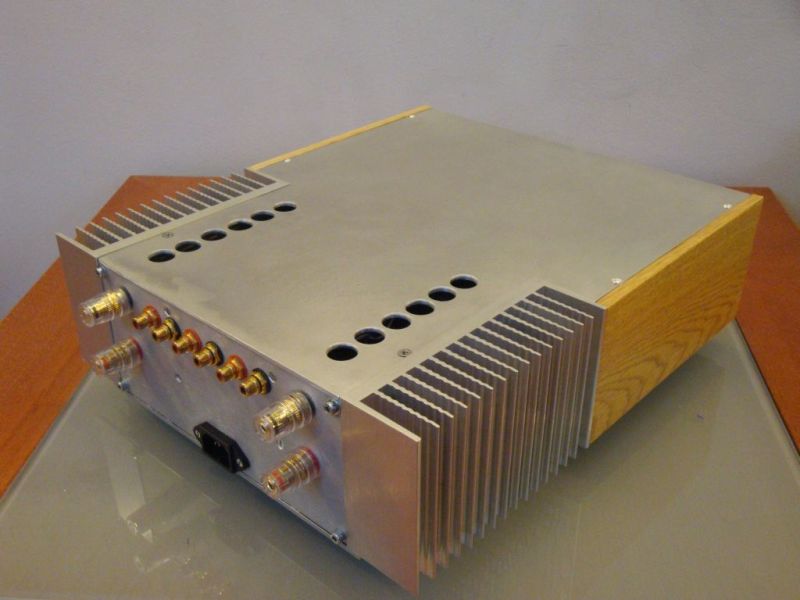

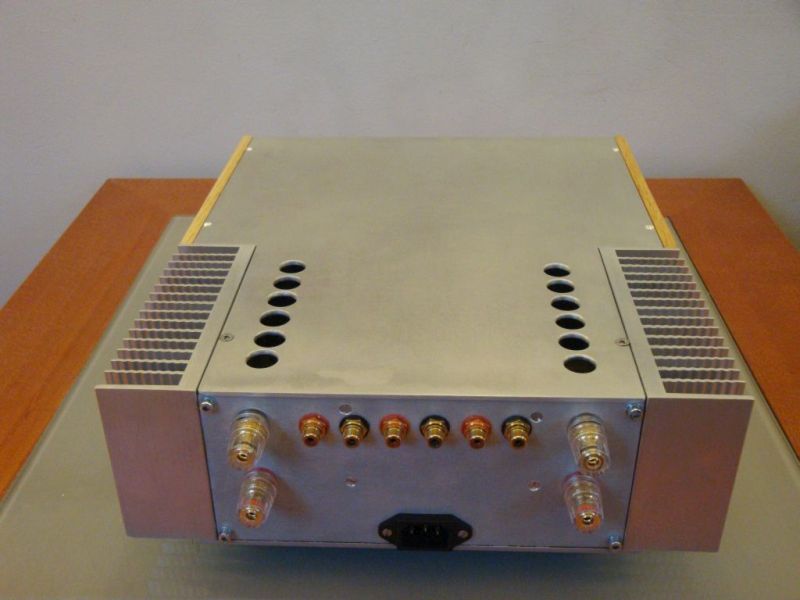

Novi integrirac.

Osnova je Modus (Techno) od B.Jagodića. Izlazni tranzistori su NJW3281/NJW1302.

http://bas.elitesecurity.org/indexV.html

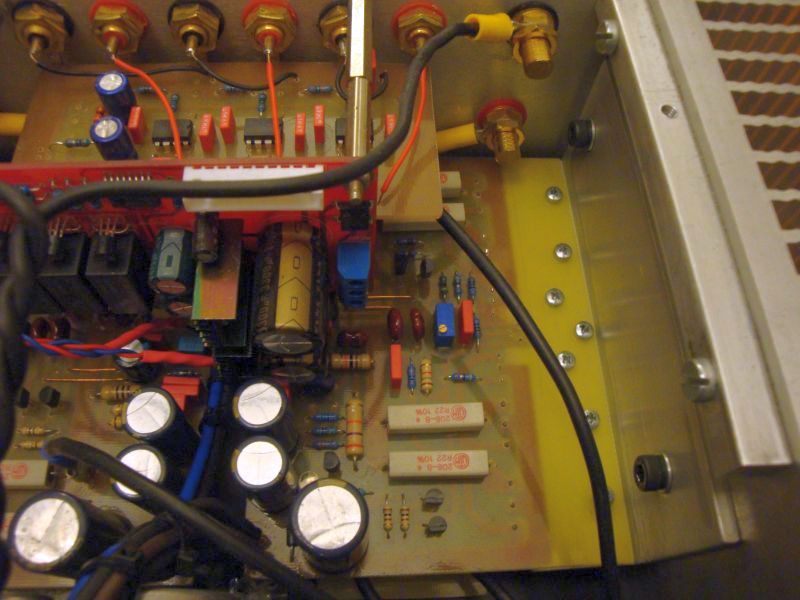

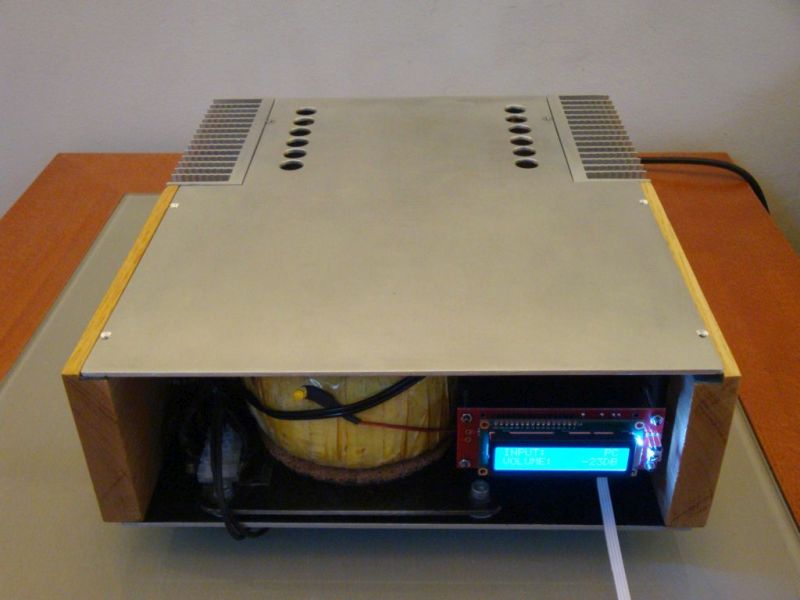

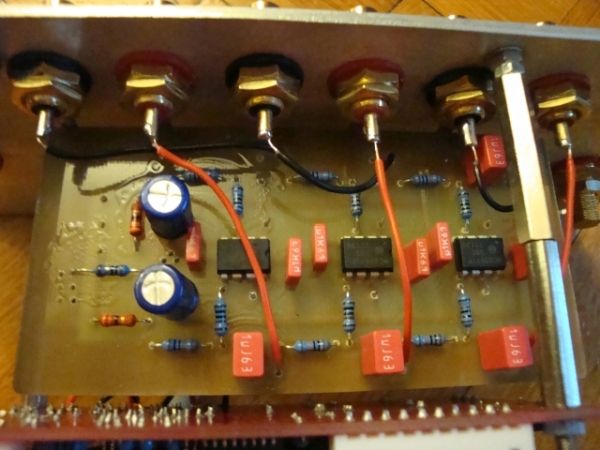

Kontrola glasnoće sa PGA2311 sa Ebaya, kojemu je napravljen ulazni buffer kako bi mogao primati izvore bilo koje impedancije. Bufer je sa opampovima MC33077, ima PCB u posebnoj temi sa PGA2311.

Tu su još Velleman zaštita za zvučnike i soft start.

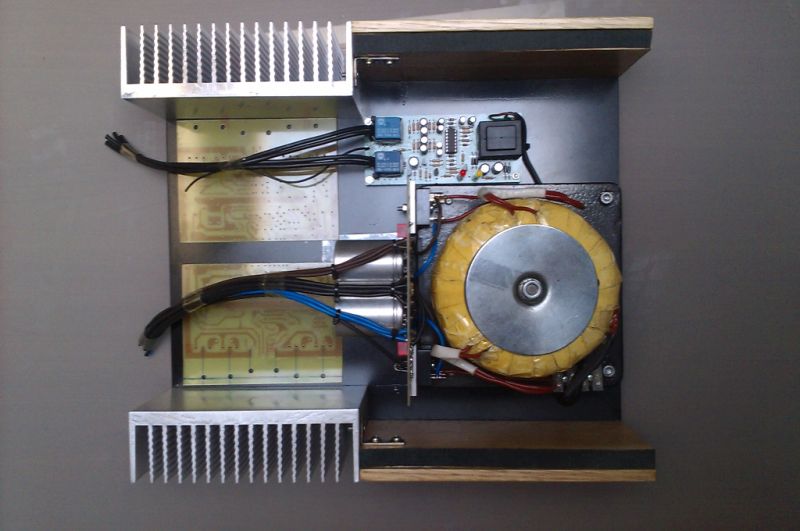

Transformator je 500VA / 30VAC (malo je ružan, ali nije loš :) ), elektrolitski kondezatori glavnog filtera su BCcomp 4 x 10000/63V. Ulazni buffer ima dodatni regulator na bazi LM317/337. Kontrola glasnoće također ima posebni transformator.

Sve u svemu budget dijelovi od kojih sam većinu imao, ali je implementacija i konačni rezultat pravi istinski audiofilski.








Zadnja izmjena: zbotic; 20 tra 2014, 09:01; ukupno mijenjano 1 put/a.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Integrirac

PostPostao/la zbotic » 20 tra 2014, 09:00

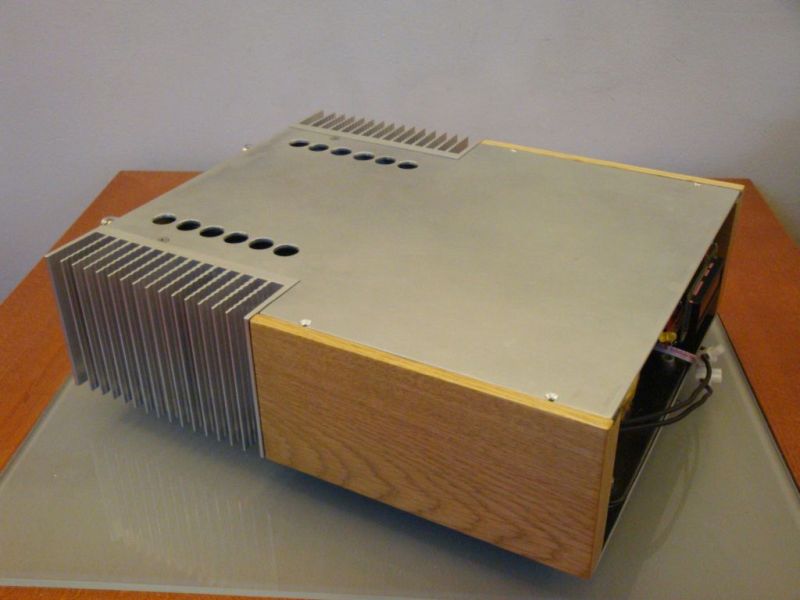

I ostala još jedna fotografija

zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Integrirac

PostPostao/la zerowaf » 20 tra 2014, 09:27

Lijepo! :hail:
Provjerena osnova i dodani "moduli" radi funkcionalnosti. Sviđa mi se kutija i način kako si napravio mjesta unutra da sve stane.
"Čvrsto vjerujem u pravilo kompenzacije.
Istinite nagrade su uvijek u razmjeru
s radom i žrtvama."
-Nikola Tesla-
Avatar
zerowaf

Postovi: 108
Pridružen/a: 06 svi 2011, 10:37
Lokacija: Novska

Re: Integrirac

PostPostao/la zbotic » 20 tra 2014, 09:32

Hvala.
Ideja je baš bila ta da bude kompakt, da bude "svijetlijeg" izgleda, da ima daljinski i da ne košta previše. Krenulo je od toga da sam imao trafo i elektrolite.....
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Integrirac

PostPostao/la zerowaf » 20 tra 2014, 09:53

I sam skupljam dijelove/module da sastavim tube preamp sa daljinskim i ldr pot-om. Zato mi se pogotovo sviđa kad vidim da još netko misli da je to dobra ideja.

Prekvalifikacija me je odvukla od "projekta" još u rujnu, ali opet pomalo naručujem elemente.
"Čvrsto vjerujem u pravilo kompenzacije.
Istinite nagrade su uvijek u razmjeru
s radom i žrtvama."
-Nikola Tesla-
Avatar
zerowaf

Postovi: 108
Pridružen/a: 06 svi 2011, 10:37
Lokacija: Novska

Re: Integrirac

PostPostao/la ziki » 20 tra 2014, 17:36

Odlično. Vidim da ti je Tehno dosta čest projekt :D. I ja bih ga svakome preporučio, radi odlično. Kako si zamislio prednju ploču?
Avatar
ziki

Postovi: 322
Pridružen/a: 05 svi 2011, 12:14

Re: Integrirac

PostPostao/la zbotic » 20 tra 2014, 18:14

Odlično pojačalo stvarno, a djelovi u svakoj diy ladici.

Prednja ploča vjerojatno od tamnosmeđeg ili crno-sivog stakla. Ispod nje crna neprozirna plastična podloga s "prozorčićem" za displej. Led dioda, selektor/volume, kip prekidač metalni on/of
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Integrirac

PostPostao/la elvis » 20 tra 2014, 21:31

Ovako sudeći po slikama mogu reći još jedan izvrstan uradak iz dobro poznate "zbotic" škole. Tu je sve na svom mjestu, pravilno dimenzionirano i konstruirano. Ovaj amp, kao uostalom svi tvoji projekti manje sliče na diy više na seriski proizvod, a to svakako treba shvatiti kao kompliment. Nije potrebno nikakvo uljepšavanje fotografija u nekakvom grafičkom programu radi ostavljanja dojma, sve je tu jasno na prvu, a još kada iz nečijeg diy-a uspijem pokupiti dobru ideju, e onda sam i ja sretan. Na žalost nisam imao priliku čuti Tehno pojačalo, no čitajuć "feedbackove"na socijalnim mrežama i forumima inim.. vjerujem da se radi o izvrsnom ampu.

Ja evo u zadnjih 16 godina nisam načinio nikakav audio uređaj zasnovan na tranzistorima, sve se vrtilo oko lampi i nikako ne žalim zbog toga, dapače, i dalje sam njihov veliki fan, no nenadanom promjenom "scenarija" koji mijenja glavnog glumca, a tu prvenstveno mislim na topologiju zvučnika, okolnosti me usmjeravaju na tranzistorska pojačala. Znači ESL-i su u pitanju, treba natjerati kondezator da svira preko audio stepup trafoa. Znači tu ne mogu računati na nekakve komercijalne integrirčiće, trebati će mi nešto što ima dosta snage i dobro se nosi sa 2 oma. Znači moj fokus se lagano okreće potrazi za tranzistorkim ampom koji se dobro nosi sa esl-ima, pa ako ti pada na pamet nešto podesno za esl-e, preporuka bi dobro došla. Ne mora to nužno biti diy projekt, može to biti i gotovo tvorničko pojačalo, no opet diyerska duša preferira samogradnji... :). Priči nije kraj sa samo jednim stero ampom, u perspektivi vidim i esl bass module, za to će trebati još dva kanala... huh !

Pozz
elvis
Avatar
elvis

Postovi: 1424
Pridružen/a: 04 svi 2011, 13:38

Re: Integrirac

PostPostao/la zbotic » 20 tra 2014, 22:08

Hvala na pohvalama.

Svakako ću razmisliti o pojačalu za ESL. To zaslužuje pravi amp.
Moj prvi susret sa vrhunskim HI-FI uređajima je bio upravo preko Apogee Acoustics zvučnika koji su svojom ribon konstrukcijom vjerojatno nešto i manje zahtjevni od ESl-a ali su pošteno žarili sva pojačala u to vrijeme, tako da mi je problematika donekle poznata.
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Integrirac

PostPostao/la zbotic » 21 tra 2014, 07:01

Planiram u dogledno vrijeme do Zadra i svakako donosim Thetu. To je ono pojačalo koje je prošle godine sviralo na Triode festivalu. To svira pod svim uvjetima. Djelomično postoji problem složenosti izrade i nabavljivosti dijelova.

Međutim pojačalo koje su Ilimzn i Pinco radili i napravili
viewtopic.php?f=20&t=175&start=120
također spada u kategoriju pojačala kakva tebi trebaju. Koliko sam informiran, u konačnosti je pojačalu dodan i mali iznos NFB što mu dodatno povećava stabilnost. Svakako bi za izlazne tranzistore išao na MJL21193/21194 koji su mi se pokazali nešto robusniji od ovih upotrebljenih (u Theti također koristim ove kao Pinco).
Nadam se da će Pinco konačno donijeti to pojačalo do mene da vidimo koliko piza. :D

Razmišljanje se nastavlja i dalje.......
zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14
