PostPostao/la zbotic » 16 ožu 2014, 18:24

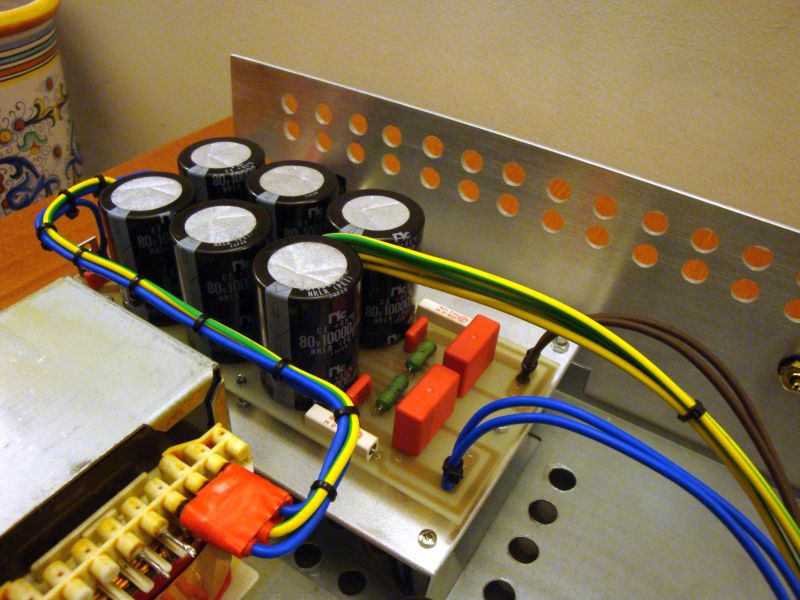

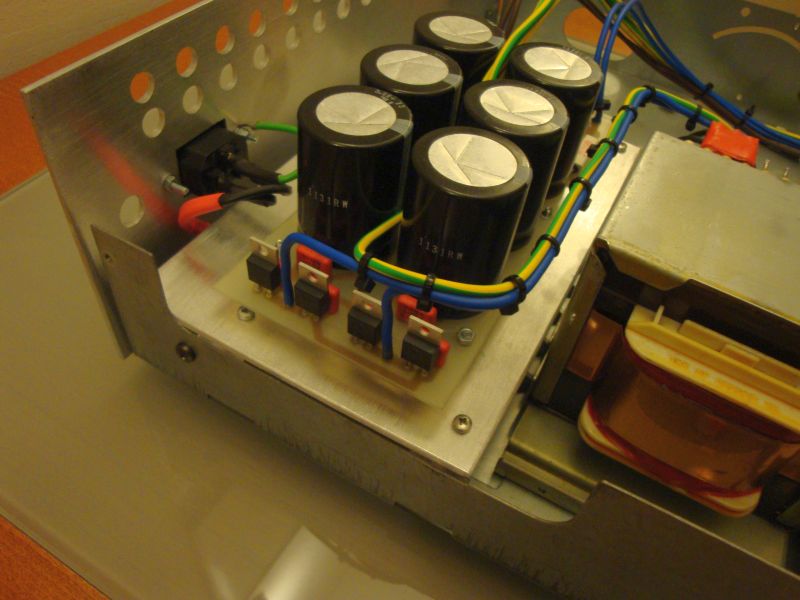

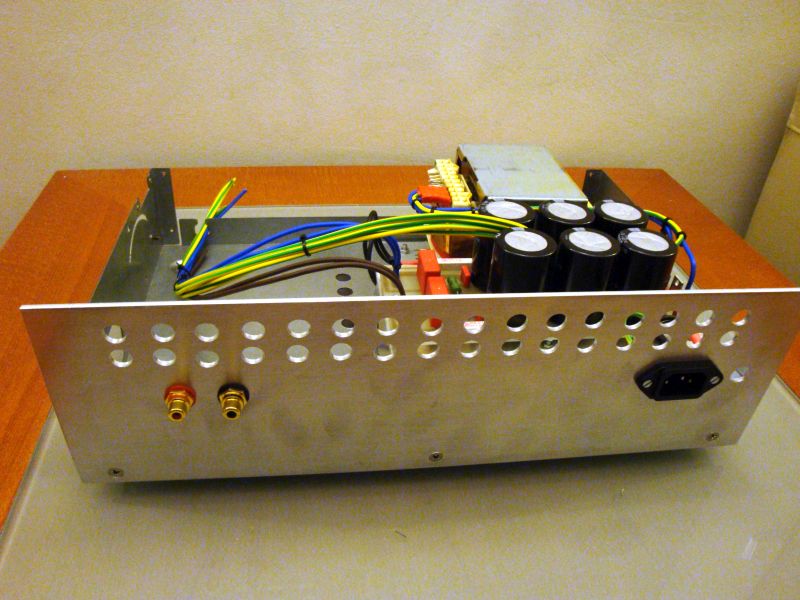

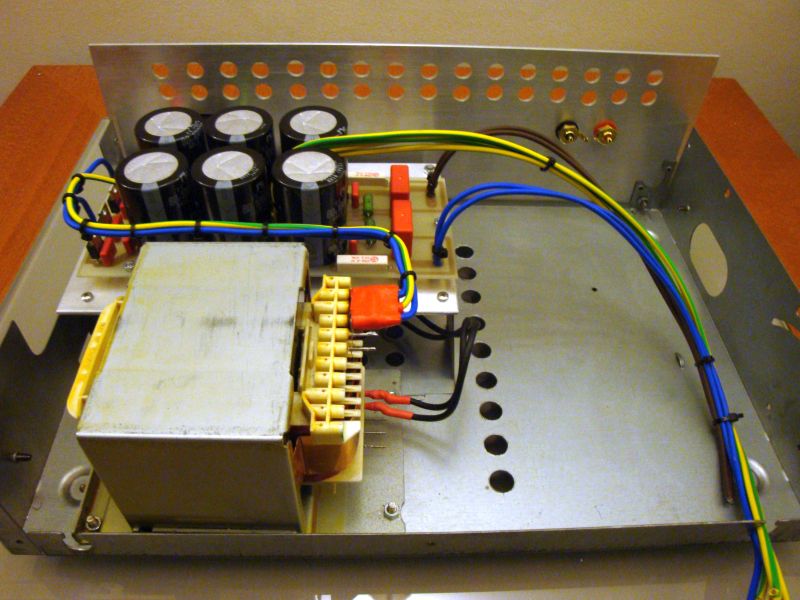

Započeo sam ovo pojačalo u D-klasi. napajanje je na slici; trafo 43VAC/650VA, Schottky MBR10100, kondenzatori 6 x 10000/80V. Moduli za pojačalo su kineski sa Ebay-a sa otpornicima u diskretnoj tehnici.
http://www.ebay.com/itm/290789609661?ss ... 1497.l2649
Privitak/ci
Zadnja izmjena: zbotic; 16 ožu 2014, 18:47; ukupno mijenjano 1 put/a.
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 16 ožu 2014, 18:28

Privitak/ci
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 16 ožu 2014, 18:36

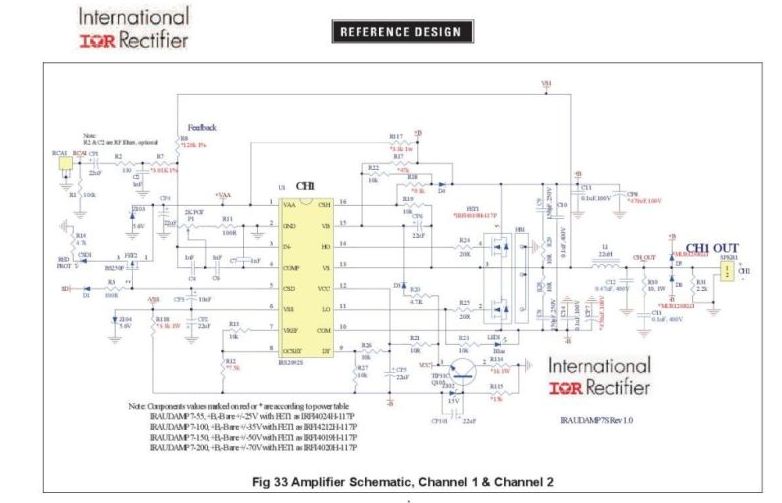

Kako mi je napajanje 60VDC, a na stranici 37 u datasheetu nalazi se tablica sa vrijednostima pojedinih otpornika u odnosu na referentni napon postoji opcija da napravim malu prilagodbu. Nije neophodno, ali valja probati. Interpolacijom ili logikom mogu dobiti manje više sve vrijednosti otpornika osim R12 i R18 koje setiraju "trip level". Pojma nemam o čemu se radi pa ako se netko s takvim stvarima bavio slobodno neka kaže.
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 02 tra 2014, 12:26

Pojačalo je sastavljeno i radi.

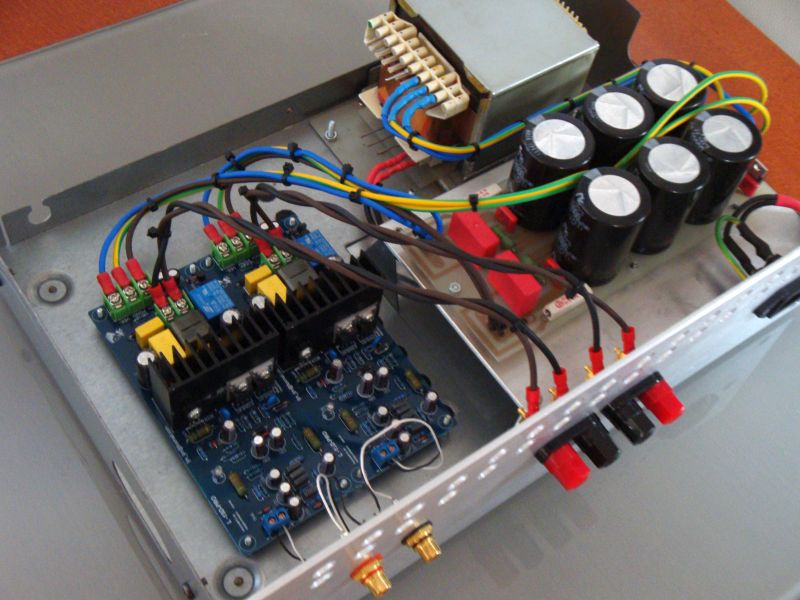

Da pretjerano ne pišem kako i zašto, na kraju su stigli moduli L15D PRO, koji su za napon od 50VDC, pa sam zamijenio tranformator koji na kraju daje cca 53VDC.

Slike poslijepodne...

Utisci....


Jučer sam malo slušao, uspoređivao i testirao pa mogu napisati nekakve prve utiske. Postoji vjerojatnost da će se zvuk vremenom i mijenjati tj. pojačalo "usviravati", ali to za prve utiske zanemarimo.

Pojačalo lijepo radi. Bešumno, velike dinamike, čistog zvuka, sve frekvencije su na svom mjestu, zvuk je vrlo tehnički ispravan i timbralno korektan. S obzirom na cijenu vrijedi svake uložene pare, za relativno malen trošak može se lijepo zakoračiti u svijet HI-FI-ja.

Ali.... Da dalje ne nabrajam dobre strane , možete ih sami redom nabrajati preći ću na ono ali, odnosno gdje to pojačalo ne ulazi u kategoriju rasnih audiofilskih proizvoda.

Glavna mana je ta što zvuk ne iskazuje one najsuptilnije nijanse karakteristične za pravu A-klasu ili vrhunsku A/Bklasu. Nema prozračnosti, sve je nekako plehasto, plošno. Dijelom nedostaje onih najsitnijih svilenkastih detalja, nema one prave involvirajuće magije. Posljedica toga je djelomična stisnutost zvučne slike, zvuk nema pravi volumen. Da još jednom napomenem sve frekvencije su na broju, ali nisu u umjetničkoj kompoziciji.

Posebno je problematično sa zvučnicima koji su iznimno detaljni tj. visoke rezolucije. Kada se pređe na manje zahtjevne zvučnike stvar se drastično poboljšava. Pojačalo je jako osjetljivo i na odabir kabela, a na takve stvari sam posljednjih godina skoro i zaboravio koristeći ove svoje bolide. Međutim takvi sportovi koštaju deseterostruko više pa čak i u samogradnji.

Vjerujem da bi se detaljnijim proučavanjem i korištenjem probranih dijelova ova D klasa mogla čak i unaprijediti. Posebno mi se u tome čini, a što je isticano i u iskustvima koje sam do sada čitao po netu osjetljivost izlaznog filtera tj. induktiviteta.

Dakle, da još jednom ponovim, ovo je D klasa sa IRS2092 chipom i IRFB4019PBF mosfetima. Snaga je oko 130-150W (8ohma) na naponu od cca 53VDC.
Zadnja izmjena: zbotic; 02 tra 2014, 20:26; ukupno mijenjano 1 put/a.
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 02 tra 2014, 15:07

zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 02 tra 2014, 18:25

Ako preko vikenda uhvatim vremena pokušati ću poslikati par test opterećenja na osciloskopu. Zanimljivo izgleda..... :D
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la Mate » 02 tra 2014, 18:47

Nego , da li si se držao uputa iz priloženog pdf-a:
• Always wear safety glasses whenever operating Demo Board :lol:

Ja imam onaj mali T-amp, oznaka nešto kao 2020 (lijen sam kopat po izvorima), kineska je pločica od onog tipa iz HK koji je na velikom diyaudio tamo negdje pod T-amp rubrikom.
Kod te izvedbe napajanje je do max 12 volti jednostruko. Izl. snaga 15-20W. Kao T-amp je doživio hvalospjeve na mnogim revjuima.
Mogu potvrditi tvoja osnovna zapažanja o ljepoti i korektnosti zvuka. Te finese koje spadaju hiend a koje kod ovoga počala izostaju ne mogu komentirati jer nisam "stručan".

Načelno gledajući kod ove tvoje izvedbe je na osnovni čip dodan tranzistorski izlaz u svrhu povećanja snage. Dakako, ovaj tvoj čip ovdje je napredniji , ima simm napajanje, dakle nije isti kao originalni t-amp.
Možda je upravo u tom izlaznom stupnju naveća kvaka za finese o kojima govoriš.
Sjećam se da je u doba aktualnosti ovog mog bilo rasprava o povećanim snagama, u kojima je izražena sumnja odnosno negirano je da će se postići ista kvaliteta zvuka sa izvedbama većih snaga.
Ovdje su sada u igri mosfeti i njihova kvaliteta te također gabaritno veći filteri.
Što bi bilo kad bi se filtracija postavila odmah iza čipa, a na trazistore doveo filtrirani signal?
Ne tražim da odgovoriš. ovo je samo moguća tema za raspravu.
Avatar
Mate

Postovi: 1136
Pridružen/a: 12 svi 2011, 05:55
Lokacija: Prigradica

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 02 tra 2014, 20:08

Kada bi filter bio prije mosfeta trebala bi dva filtera, a onda i mosfeti više ne bi bili u prekidačkom modu pa bi ih bilo kao u AB klasi.

Na stranu sada što to nebi radilo jer tko bi spojio dvije filtrirane poluperiode ;)
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la zbotic » 27 lis 2015, 16:34

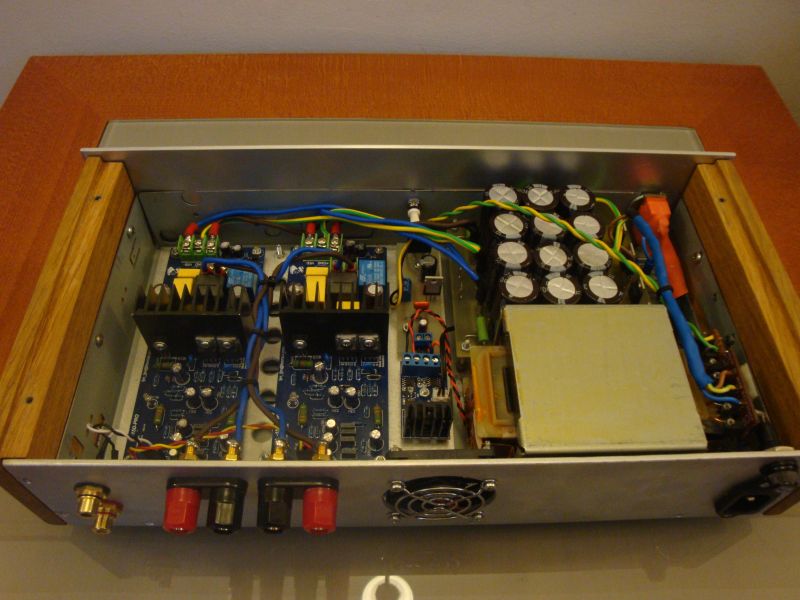

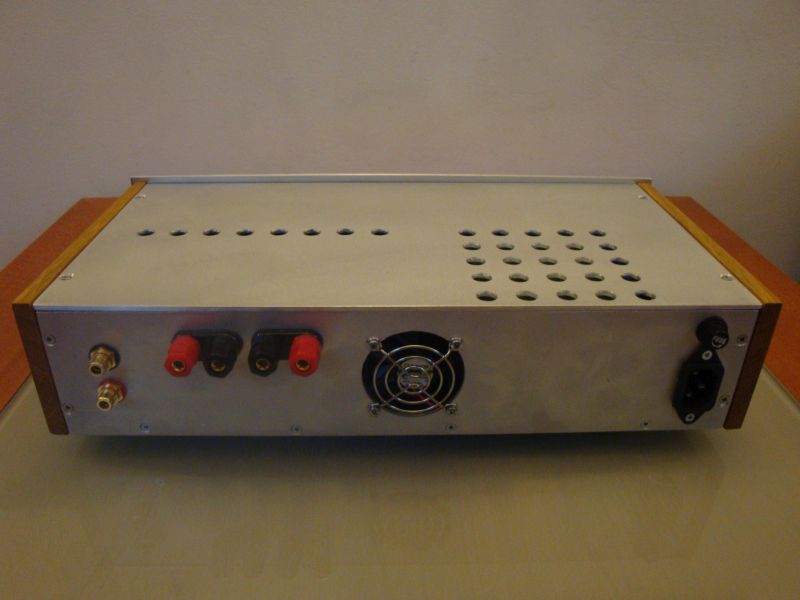

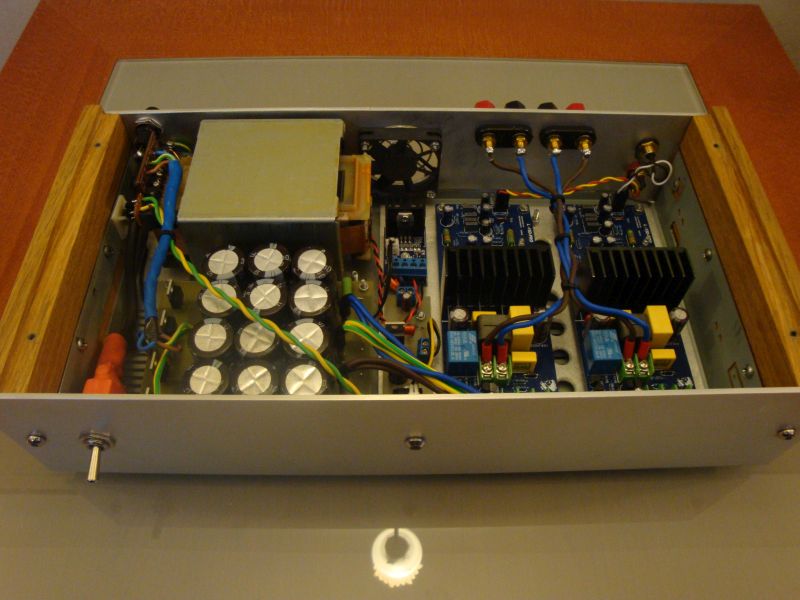

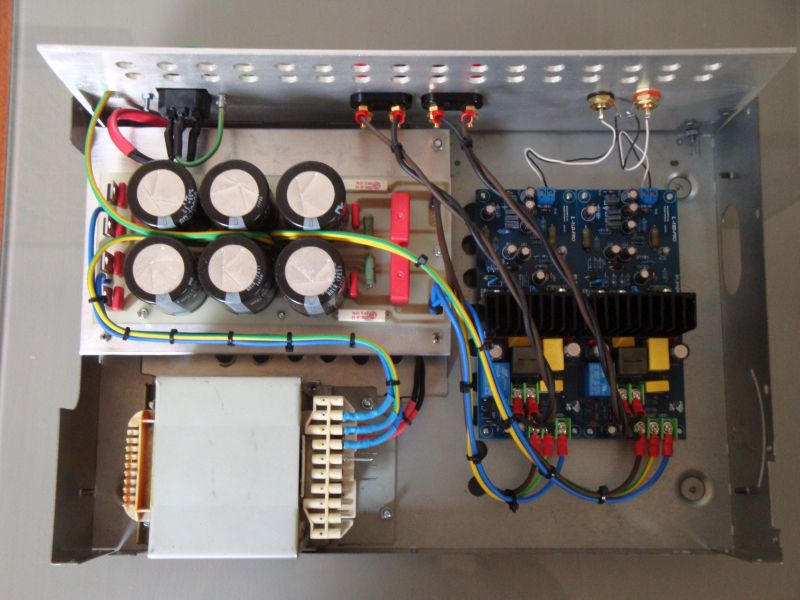

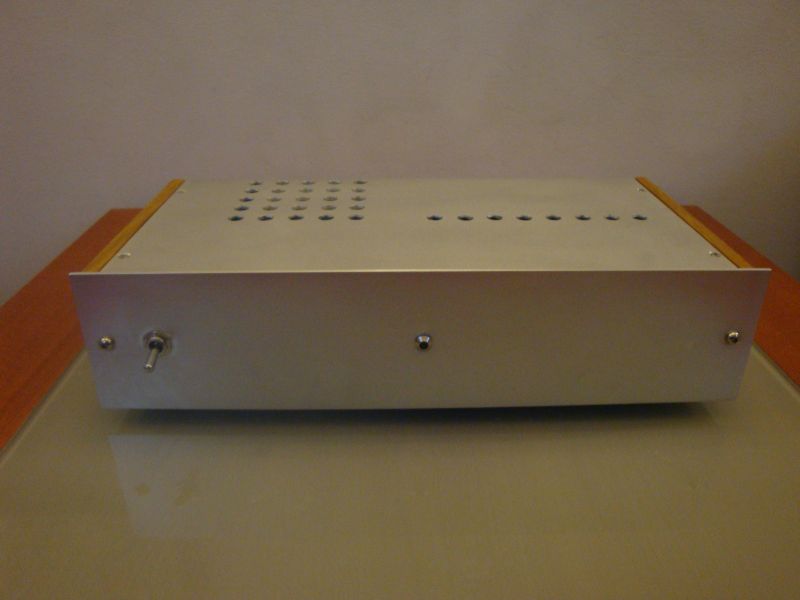

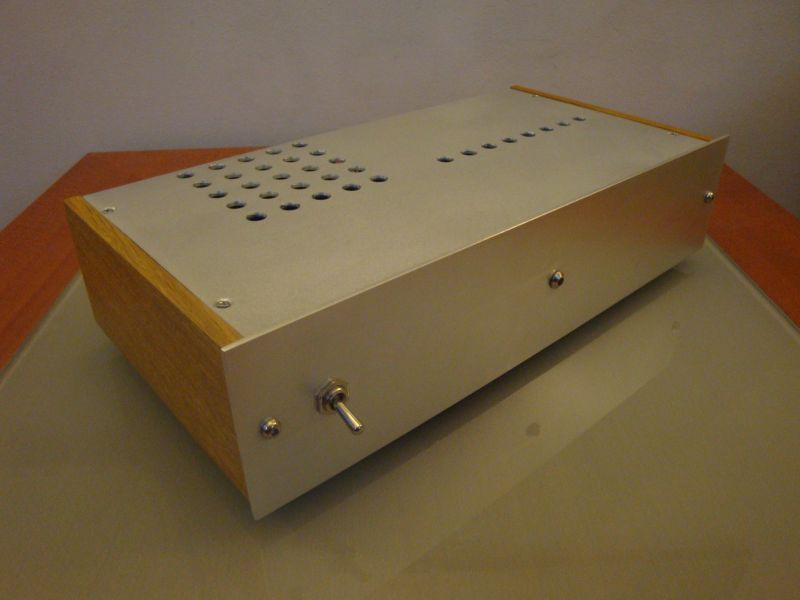

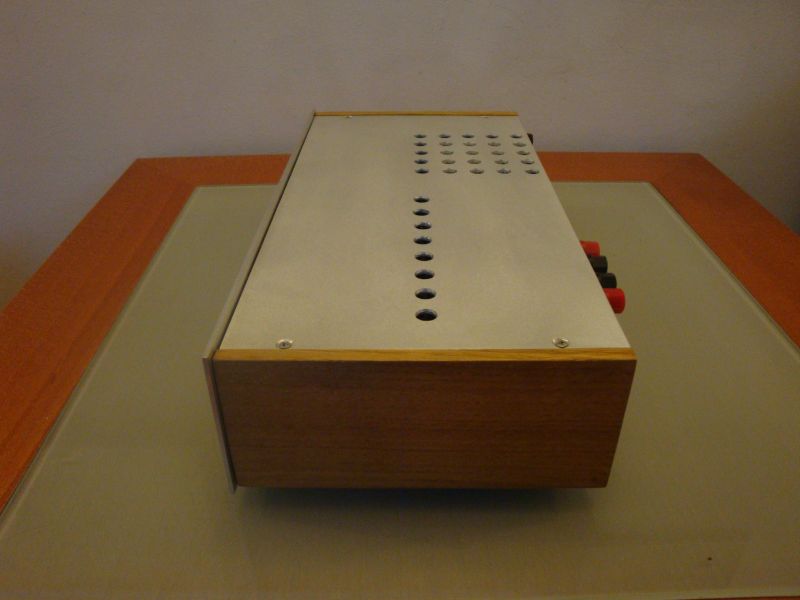

Napravio sam još jednog u D klasi. Malo kompaktnija kutija s ventilatorom koji se pali na određenoj temperaturi i po potrebi mijenja broj okretaja.
Trafo je nešto preko 400W pa mu je snaga tu negdje x 0,9, odnosno pola od toga po kanalu :)
Još ga treba malo opiturat i ušminkat pa može na policu.







zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: D-klasa sa IRS2092

PostPostao/la elvis » 28 lis 2015, 16:26

Meni su ti moduli skroz isti onima koje si mi poslao :)....
Vidim da je bilo knap za sve ugurati u to malo kućište :), ma u biti i ne treba ništa više od toga. Dobra fora ovo sa "pametnim" ventilatorom, možda implementiram također.
Avatar
elvis

Postovi: 1433
Pridružen/a: 04 svi 2011, 13:38
