PostPostao/la zbotic » 27 vel 2014, 16:43

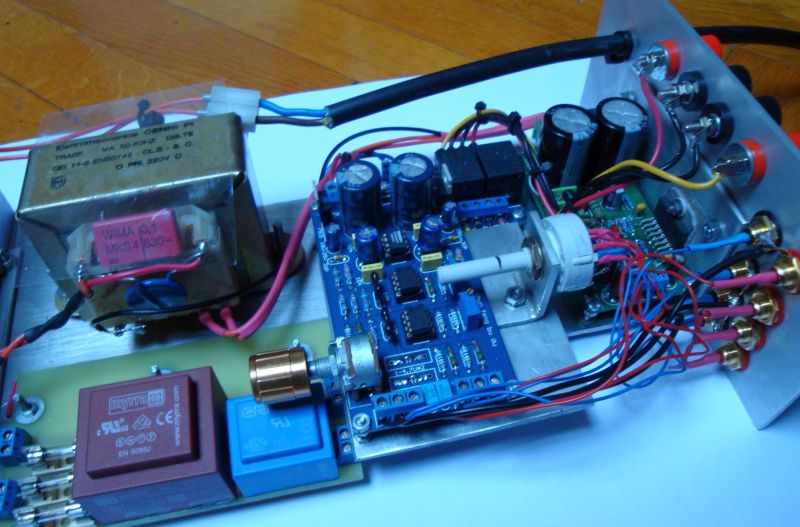

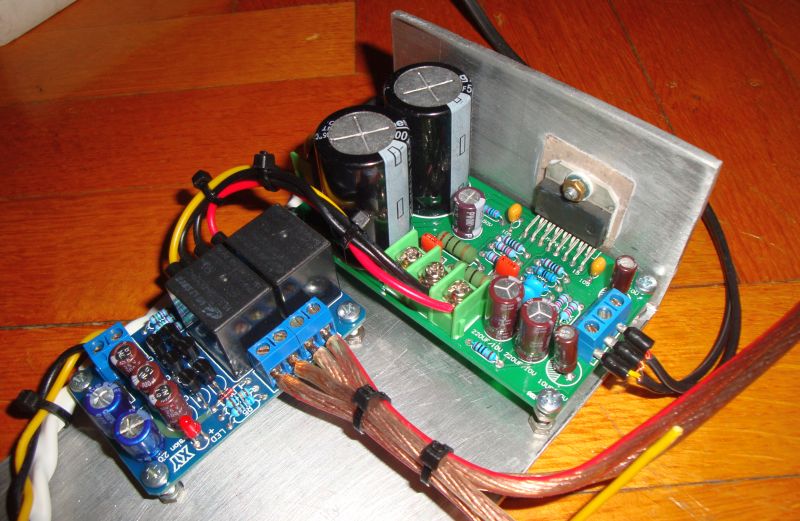

Veća pločica je pojačalo sa LM4766, a manja pločica je zaštita za zvučnike (malo modificirana zbog raspoloživog transformatora).

Licitacijom na Ebay-u kupio sam ih za 15 + 5 = 20$.

Transformatori su iz nekih drugih vremena, uglavnom reciklaža. S obzirom na napon od cca 17VAC iz transformatora ovo daje oko 20 - 22 W po kanalu.

S obzirom na cijenu ovo svira iznenađujuće dobro. Probao i sa Focal Electrama 1027-be. Tko još kaže da je HI-FI skup :D .

Voila!

zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Petparački HI-FI

PostPostao/la Roko » 27 vel 2014, 17:45

Samo 20...pih...triba si izvuć bar 30 :D

http://www.ti.com/product/lm4766

slika

slika
neciviliziran, nekvalitetan i ne vidim dalje od nosa
Avatar
Roko

Postovi: 2002
Pridružen/a: 03 svi 2011, 22:10
Lokacija: Zadar

Re: Petparački HI-FI

PostPostao/la zbotic » 27 vel 2014, 19:37

Nakon prošlogodišnje teške artiljerije malo se vraćam light verzijama, pogotovo što će ovo služiti za ozvučenje televizora ili kakvog kompjutera :D .
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Petparački HI-FI

PostPostao/la zbotic » 15 ožu 2014, 07:29

Poznavatelji situacije kažu mi da se u ovom LM4766 krije ista topologija kao u mnogo poznatijem LM3886 samo sa manje snage.
Vjerojatno da se ne može za manje para do nečega što je ipak HI-FI.
Probavam ovih dana i nešto u D klasi pa ćemo vidjeti koliko to piza.
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Petparački HI-FI

PostPostao/la aparatusonitus » 15 ožu 2014, 17:27

Roko je napisao/la:Samo 20...pih...triba si izvuć bar 30 :D
slika


Iz njega bi najvjerojatnije izašao samo bijeli dim...zaboravili su dodati referencu/otpor prema masi na ulazu :lol:
Avatar
aparatusonitus

Postovi: 234
Pridružen/a: 05 svi 2011, 20:08
Lokacija: Split

Re: Petparački HI-FI

PostPostao/la zbotic » 20 ožu 2014, 14:53

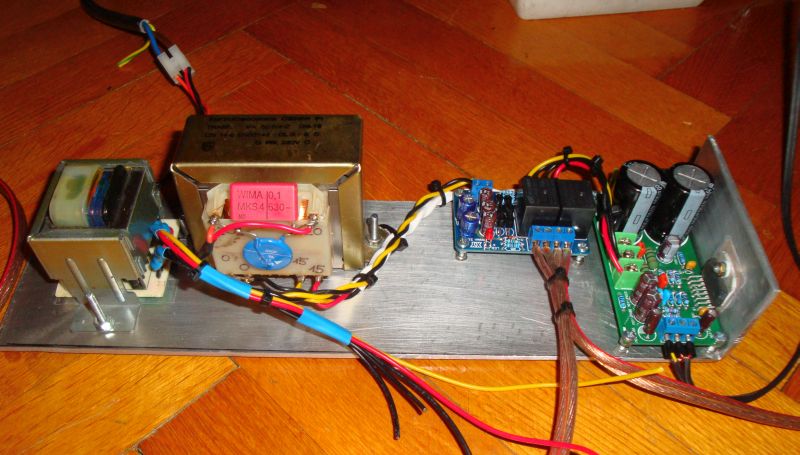

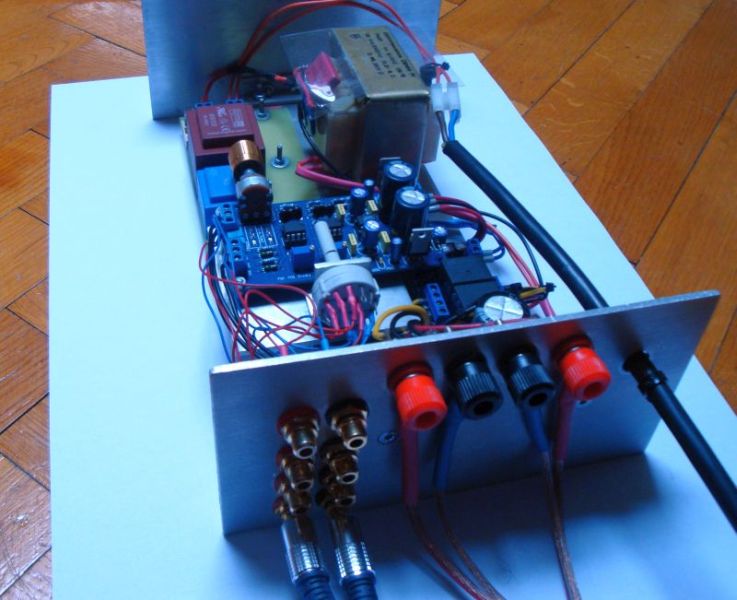

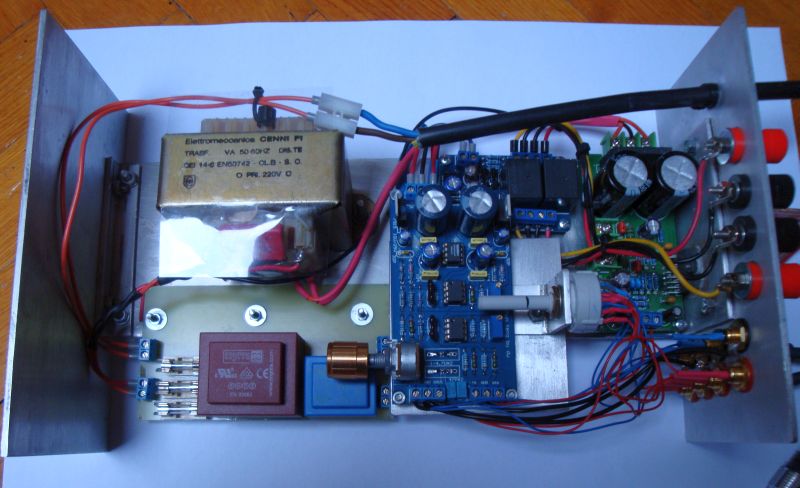

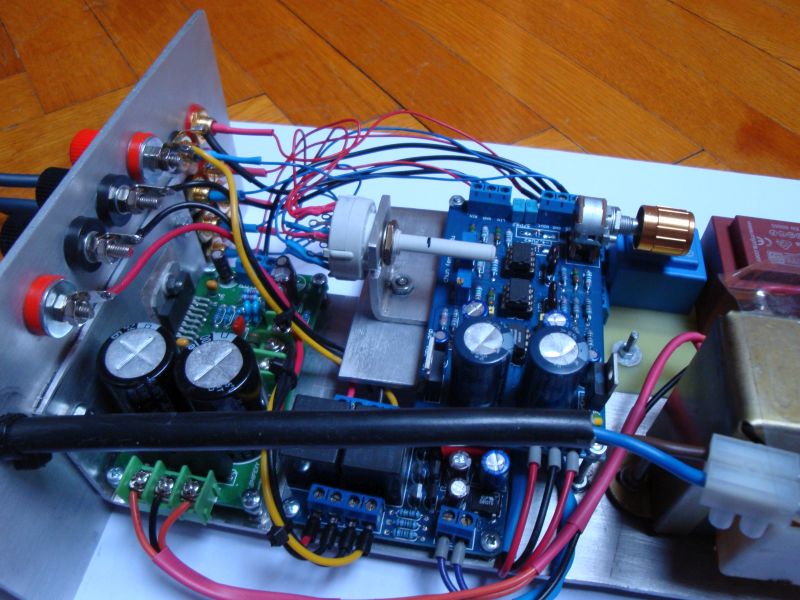

Mališa sastavljen od kitića sa ebay-a gotov, radi ko veliki! Još najteži dio - kutija pa ga mogu nositi po sajmovima na okršaje sa puno puno skupim velišima. :D
Privitak/ci
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Petparački HI-FI

PostPostao/la Mate » 20 ožu 2014, 18:00

A ovo prepojačalo ispred, je li i to ebaj?
Koji su OPA na njemu?
Avatar
Mate

Postovi: 1136
Pridružen/a: 12 svi 2011, 05:55
Lokacija: Prigradica

Re: Petparački HI-FI

PostPostao/la zbotic » 20 ožu 2014, 18:53

Je. OPA604.

I taj preamp je jedna posebno zanimljiva priča.....
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14

Re: Petparački HI-FI

PostPostao/la audio kutak » 24 ožu 2014, 20:12

jesi mozda testirao na koliko dc volti ukljucuje zastita zvucnika?
Jedan trenutak sreće vrijedi tisuću godina slave
Avatar
audio kutak

Postovi: 1116
Pridružen/a: 21 tra 2012, 20:18
Lokacija: VG

Re: Petparački HI-FI

PostPostao/la zbotic » 24 ožu 2014, 21:18

Isprobao sam je na bateriji od 1.2 V pa nakon toga više nisam istraživao.
Ne reagira tako brzo kao Velleman kit, ali zadovoljavajuće.
zbotic

Postovi: 1816
Pridružen/a: 04 svi 2011, 06:14
