Reciklirani superintegrirac

Reciklirani superintegrirac

PostPostao/la zbotic » 15 lip 2011, 23:04

Reciklažom nekoliko projekata stvoren je ovaj integrirac koji bi trebao imati tehnološki sve što priliči jednom potpunom HI-FI projektu.
Privitak/ci
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: Reciklirani superintegrirac

PostPostao/la fixxxer » 15 lip 2011, 23:05

Techno? 8-)
Avatar
fixxxer

Postovi: 254
Pridružen/a: 07 svi 2011, 16:30
Lokacija: Beograd

Re: Reciklirani superintegrirac

PostPostao/la zbotic » 15 lip 2011, 23:12

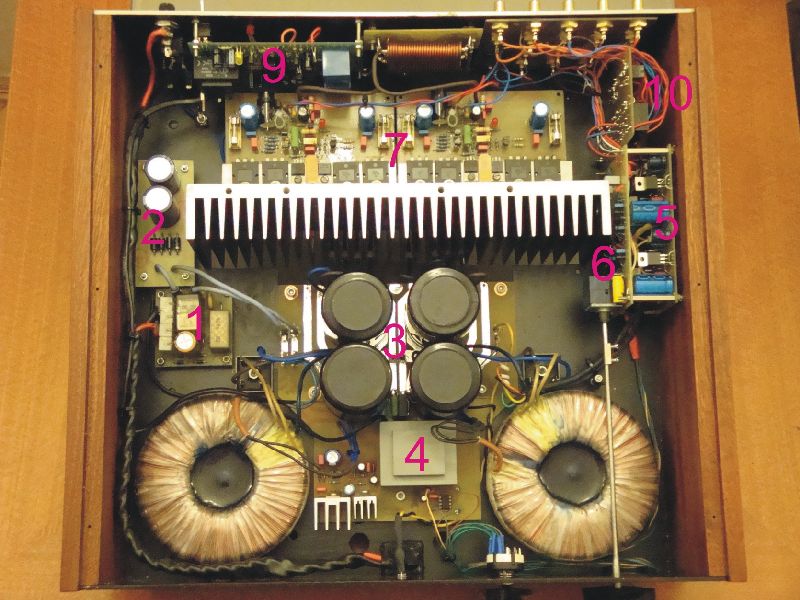

1. Soft start
2. DC bloker
3. elektroliti 4 x 22000 uF
- napon je 43V
4. transformator za pretpojačalo
5. regulacija za pretpojačalo
6, pretpojačalo sa OPA134 i TLE 2071 sa četiri izlaza (jedan za pojačalao,drugi sa ofsetom, treći sa kondezatorom, četvrti za snimanje) i pet ulaza.
7. Glavno pojačalo je Borin Tehno
8. regulacija za releje (pored lijevog transformatora) sa odgođenim uključivanjem (mute sklop)
9. zaštita zvučnika
10 ulazni releji
- uzemljenje ala Bryston itd..........

Ostalo prepoznajete s fotografije
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: Reciklirani superintegrirac

PostPostao/la zbotic » 15 lip 2011, 23:42

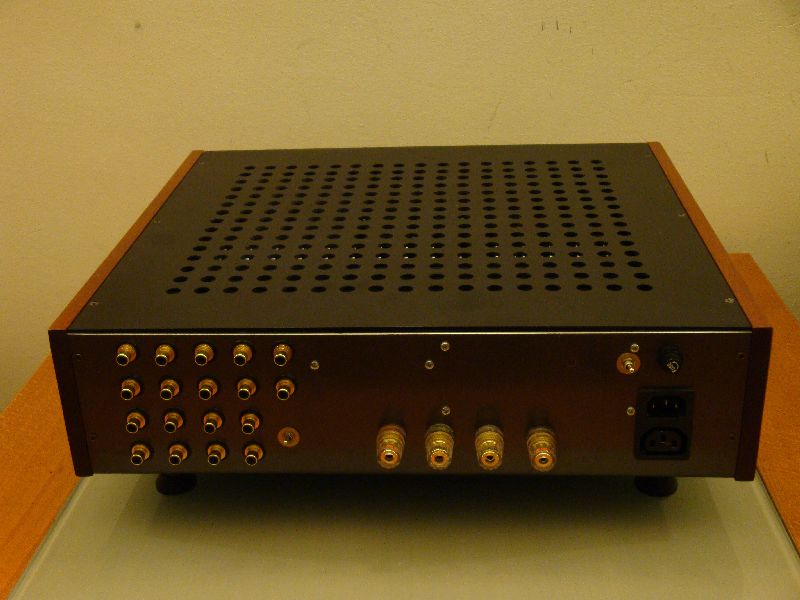

Osim standardne opreme sa stražnje strane tu su još i prekidač za pretvaranje integrirca u izlazno pojačalo, zatim sklopka za isključivanje zvučnika (preko zaštitnog sklopa) i strujna utičnica za dodatni uređaj (npr. pretpojačalo ili CD).

prednja ploča nije još gotova pa ću poslikati za koji mjesec.....
Privitak/ci
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: Reciklirani superintegrirac

PostPostao/la NINO.S » 16 lip 2011, 08:49

Pa jel nije to kutija i poklopac od th :silent:
Pozdrav :wave:
NINO.S

Postovi: 178
Pridružen/a: 06 svi 2011, 09:00
Lokacija: Karin Kutina

Re: Reciklirani superintegrirac

PostPostao/la zbotic » 16 lip 2011, 10:27

Je, Theta je rastavljena i planira se izrada Theta Ultimate verzije od 150W i tri para tranzistora po kanalu.
Na staroj Theti su me mučila hladila dok se nije zdimilo u mojoj želji za što većim biasom. S obzirom da uvijek treba gurati naprijed s moje strane očekivana odluka je da ne popravljam već idem na verziju tipa "stani pa gledaj/slušaj".

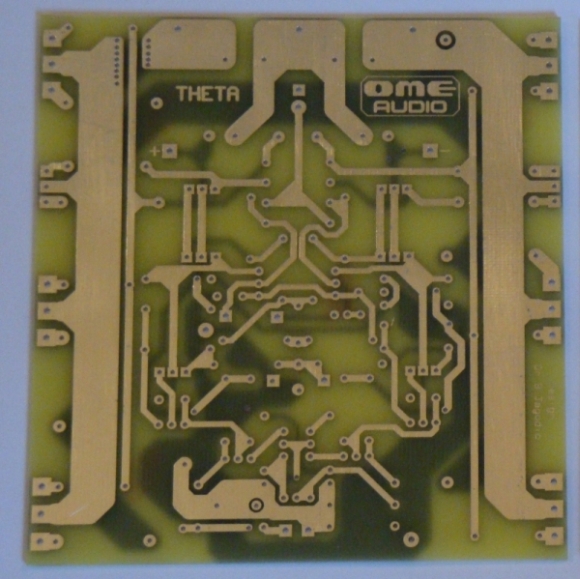

Pločica za Thetu

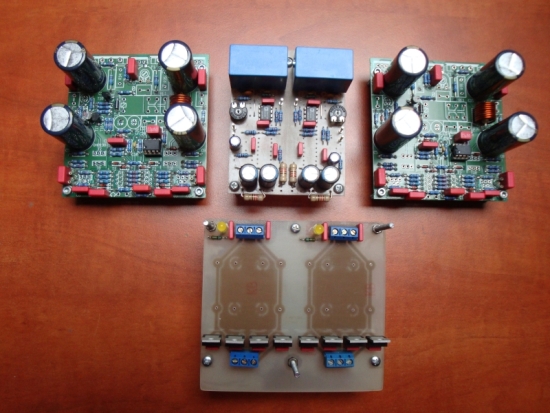

Elektorov HI-END amplifier koji ide u kutiju od nekadašnjeg Techno integrirca (također problemi hlađenja)

Elektor HI-END amplifier



E moj Nino ja ću složit cijelu duzinu dok se ti iskilaviš s odlukom :lol: :lol:
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14

Re: Reciklirani superintegrirac

PostPostao/la ninja » 16 lip 2011, 18:10

mmmmmm, sve mi voda curi niz usta :thumbup:

... valjda ga uskori signem i poslusati :wave: :angel:
ninja

Postovi: 207
Pridružen/a: 06 svi 2011, 09:36

Re: Reciklirani superintegrirac

PostPostao/la NINO.S » 16 lip 2011, 19:51

Što se odluke tiče
ostalo napajanje i kutijanje petice ;)

150w sta to flojdi gostuju u Splitu pa im treba :lol: :lol:
ili renoviras pa da zbuka sama padne :crazy: :crazy:

puno pozdrava :wave:
NINO.S

Postovi: 178
Pridružen/a: 06 svi 2011, 09:00
Lokacija: Karin Kutina

Re: Reciklirani superintegrirac

PostPostao/la sinisap » 17 lip 2011, 07:05

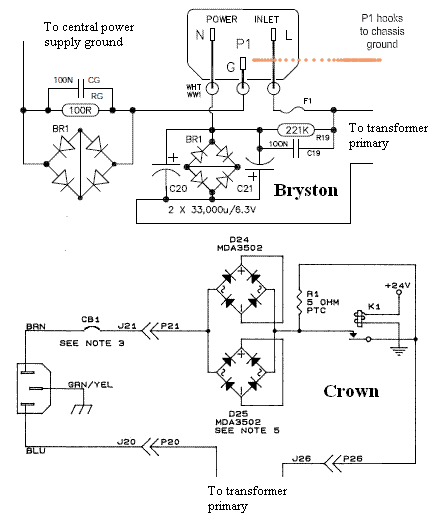

- uzemljenje ala Bryston itd..........
kaj pod tim misliš?
sinisap

Postovi: 87
Pridružen/a: 25 svi 2011, 20:04
Lokacija: Zagreb

Re: Reciklirani superintegrirac

PostPostao/la zbotic » 17 lip 2011, 07:10

Na detalje izvedbe. Razlika je u tome što je kod mene otpornik od 10ohma umjesto 100ohma sa sheme.

Je sam brz....
zbotic

Postovi: 1850
Pridružen/a: 04 svi 2011, 06:14
